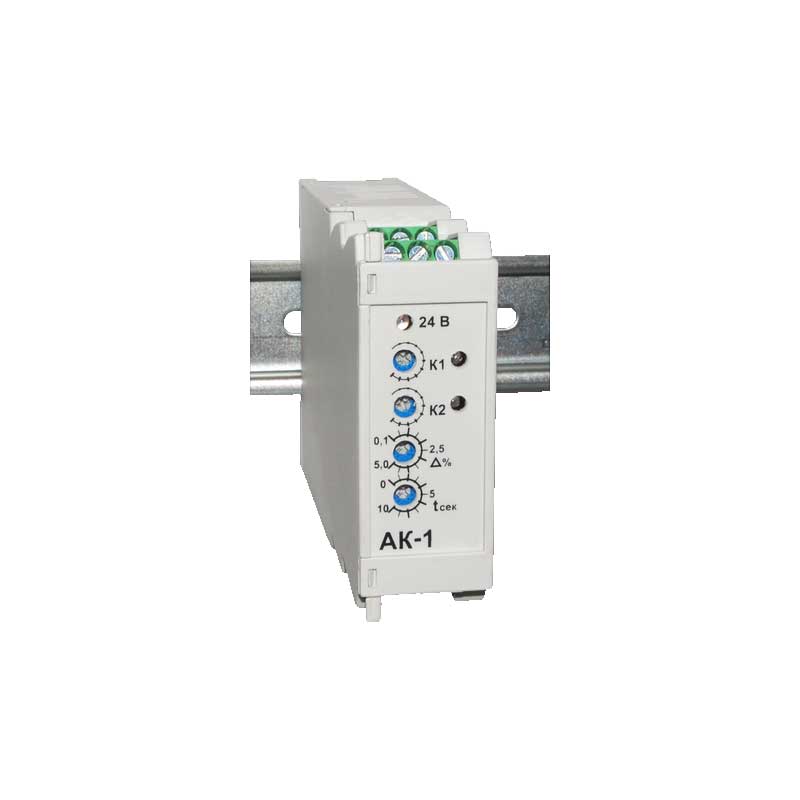

Реле-регулятор АК-1

Реле-регулятор АК-1 предназначен для контроля предельных значений входного аналогового сигнала по двум настраиваемых уставкам с выходом на контакты реле. Структура АК-1 позволяет в краткие строки настроить и ввести в эксплуатацию технологический объект или организовать аварийное включение/выключение защитного механизма.

Область применения

• Системы регулирования, сигнализации, аварийного отключения
• Управление технологическими процессами в энергетике, металлургии, в измерительных системах, измерительно-вычислительных комплексах и других отраслях промышленности

Обозначение при заказе

АК-1-А, где:

• А – код входного сигнала
  • 1 - от 0 мА до 5 мА;
  • 2 - от 0 мА до 20 мА;
  • 3 - от 4 мА до 20 мА;
  • 4 - от 0 В до 10 В постоянного тока;
  • 5 - от 0 В до 260 В переменного тока.

Комплект поставки

• Реле-регулятор АК-1 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество блоков при поставке в один адрес

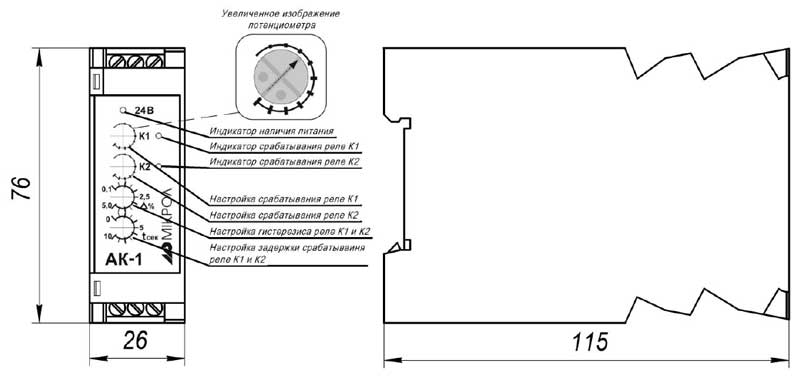

Рис.1 Габаритные размеры реле-регулятора АК-1
