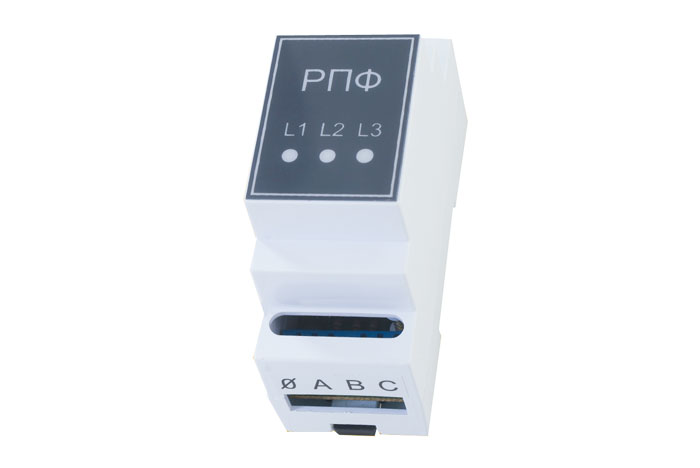

Реле РПФ
Реле РПФ предназначено для автоматического отключения если произошли проблем в трехфазной электросети.
Устройство и принцип действия
Реле РПФ представляет собой электромагнитное реле, управляемое микропроцессором, который анализирует параметры трехфазной электросети. Если параметры сети соответствуют норме, то происходит включение реле, если нет, то реле не включается. Также, если в процессе эксплуатации параметры сети выйдут из нормы, то реле выключится после задержки 2-6 секунд. После восстановления фаз, по истечении 10-секундной задержки, подача напряжения восстановится.
Само выходное реле подключается к автоматике управления конкретного потребителя (как правило, к пускателю). Максимальная нагрузка, напрямую подключаемая к прибору, не должна превышать 10 Ампер. Индикация состояния реле и аварийных ситуаций не осуществляется.
Монтаж реле РПФ производится на стандартную 35-мм DIN-рейку, коммутация осуществляется через стандартные клеммы.
Устройство и принцип действия
Реле РПФ представляет собой электромагнитное реле, управляемое микропроцессором, который анализирует параметры трехфазной электросети. Если параметры сети соответствуют норме, то происходит включение реле, если нет, то реле не включается. Также, если в процессе эксплуатации параметры сети выйдут из нормы, то реле выключится после задержки 2-6 секунд. После восстановления фаз, по истечении 10-секундной задержки, подача напряжения восстановится.
Само выходное реле подключается к автоматике управления конкретного потребителя (как правило, к пускателю). Максимальная нагрузка, напрямую подключаемая к прибору, не должна превышать 10 Ампер. Индикация состояния реле и аварийных ситуаций не осуществляется.
Установка
Монтаж реле РПФ производится на стандартную 35-мм DIN-рейку, коммутация осуществляется через стандартные клеммы.
Функциональные возможности
Реле РПФ обеспечивает
- Определение:
- пропадания фаз.
- слипания фаз.
- перекоса фаз более 45 Вольт.
- Формирование всех временных выдержек для отключения и подключения нагрузки при нештатных ситуациях.
| Параметры | Значение |
| Максимальный коммутируемый ток при cos φ =1 | 10 Ампер |
| Сигнализация причины срабатывания | нет |
| Время задержки выключения нагрузки | 2-6 секунд |
| Время задержки включения нагрузки | 10 сек |
| Напряжение питания прибора | допустимое от 0 до 430 Вольт |
| Потребляемая мощность | не более 0,5 Вт |
| Способ монтажа (подключения) | DIN-рейка |
| Габаритные размеры | 3,5х9х6,5 см (эквивалент 2 стандартных токовых автомата) |
