Реле РППФ

Реле РППФ предназначен для автоматического отключения устройств при возникновении проблем в трехфазной электросети.

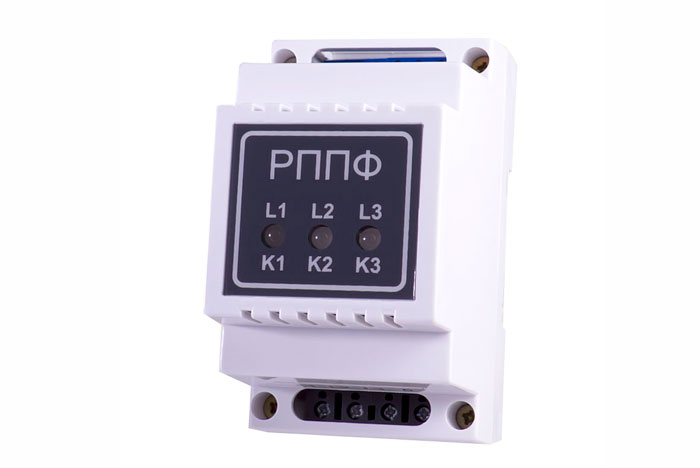

Конструктивное исполнение

Реле РППФ представляет собой электромагнитное реле, управляемое микропроцессором, который анализирует параметры трехфазной электросети. Если параметры сети соответствуют норме, то происходит включение реле, если нет, то реле не включается. Также, если в процессе эксплуатации параметры сети выйдут из нормы, то реле выключится после задержки в 3 секунды. После восстановления фаз, по истечении трехсекундной задержки, подача напряжения восстановится.

Само выходное реле подключается к автоматике управления конкретного потребителя (как правило, к пускателю). Максимальная нагрузка, напрямую подключаемая к прибору, не должна превышать 10 Ампер. Индикация состояния реле и аварийных ситуаций осуществляется светодиодами.

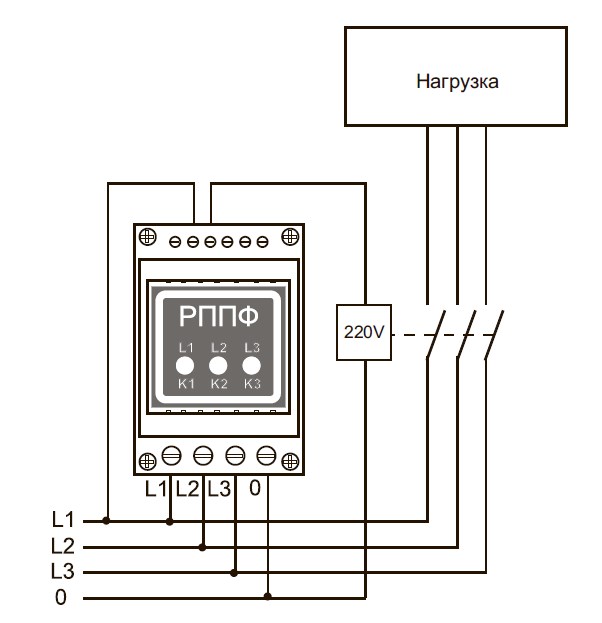

Рис.1 Вариант схемы подключения без контроля контактов пускателя

Функциональные возможности

Реле РППФ обеспечивает:

1. Определение
   • пропадания фаз.
   • слипания фаз.
   • последовательности фаз.
   • отсутствия контакта включенного пускателя.
2. Индикацию состояния
   • фаз (в том числе индикация неисправности в сети).
   • контактов включенного пускателя (в том числе неисправных контактов).
3. Формирование всех временных выдержек для отключения и подключения нагрузки при нештатных ситуациях.
