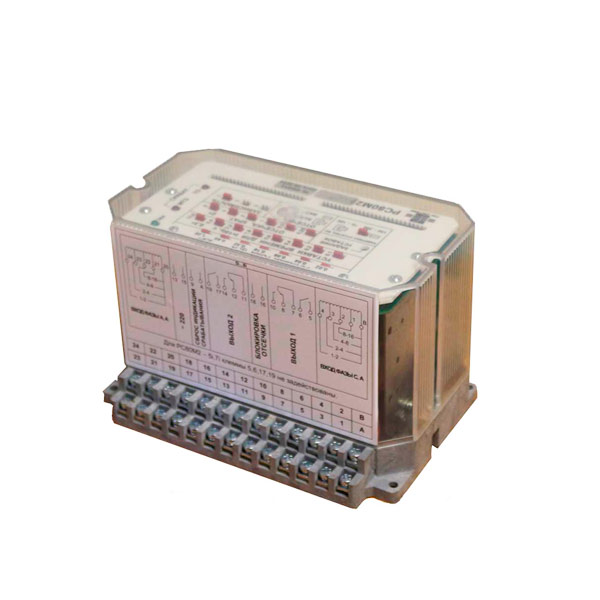

Реле РС80М2-19-21 с встроенной функцией АПВ

Реле РС80М2-19-21 с встроенной функцией АПВ предназначен для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках.

Функциональные возможности

Реле РС80М2-19-21 обеспечивают:

• максимальную токовую защиту (МТЗ) с независимой и двумя зависимыми характеристиками срабатывания (по выбору с передней панели);
• токовую отсечку (ТО) с временной задержкой (70-100) мс или (150-200) мс, которая задается с передней панели;
• возможность отключения токовой отсечки с передней панели реле;
• возможность задания общих для двух фаз входного тока уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
• срабатывание МТЗ и (или) токовой отсечки по наибольшему из входных токов;
• функцию однократного АПВ;
• индикацию наличия тока во входных цепях реле;
• индикацию (до сброса) срабатывания МТЗ и (или) ТО (только при наличии постоянного или переменного напряжения значением 220 В на клеммах 17, 18);
• индикацию готовности АПВ;
• сигнализацию работы АПВ;
• возможность внутреннего (при срабатывании МТЗ или ТО) или внешнего пуска АПВ;
• возможность внешнего сброса готовности АПВ;
• возможность внутреннего (при срабатывании МТЗ или ТО) пуска АПВ при пропадании напряжения питания 220 В, если:
  • на момент пропадания напряжения 220 В светился светодиод ГОТОВ АПВ;
  • с момента пропадания напряжения 220 В прошло не более 5 секунд;
• дистанционную блокировку отсечки (только РС 80 М 2-21).
