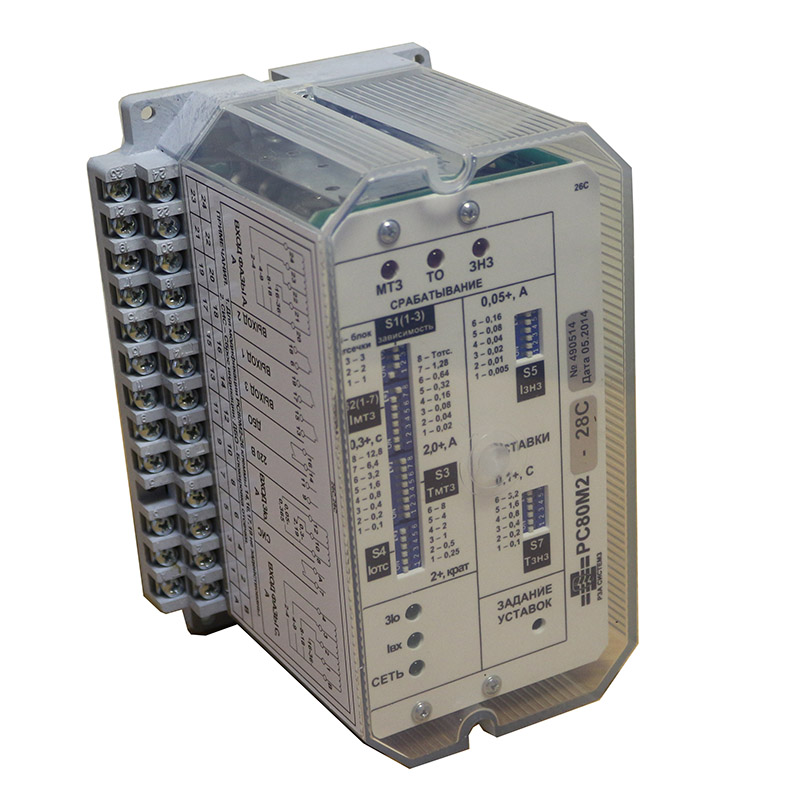

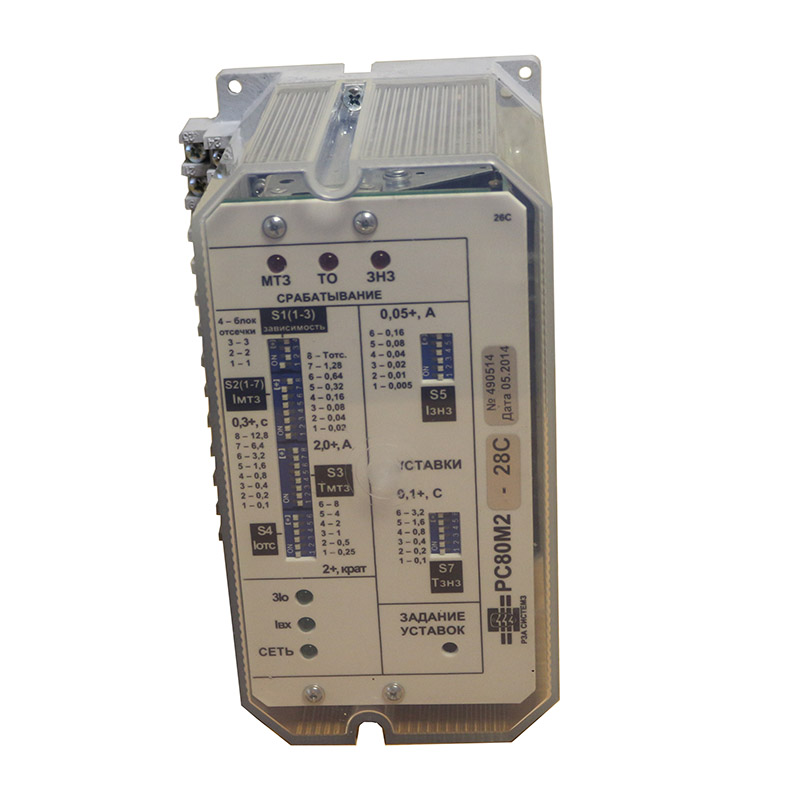

Реле РС80М2М-15

Реле РС80М2М-15 используются в схемах релейной защиты и противоаварийной автоматики. Питание для выполнения основных функций защиты осуществляется от входного тока. Оперативное питание 220 В (АС/DC) требуется для обеспечения функций АПВ, ЗНЗ, дистанционной блокировки отсечки и индикации для отдельных исполнений.

Основные функции

• токовая отсечка (ТО) с выдержкой времени 70–100 мс или 150–200 мс по выбору с передней панели;
• МТЗ с независимой и двумя зависимыми характеристиками срабатывания;
• возможность блокировки ТО с передней панели или дистанционно;
• шунтирование-дешунтирование управляемой цепи.

Дополнительные функции для отдельных исполнений

• защита от замыканий на землю – ЗНЗ;
• хранение заданных с передней панели установок и характеристик во встроенной ФЛЭШ - памяти;
• функция АПВ и ЧАПВ;
• отключение от АЧР;
• светодиодная индикация срабатывания, в том числе, обеспечивающая индикацию в течение 12 часов после пропадания  оперативного питания и др.
