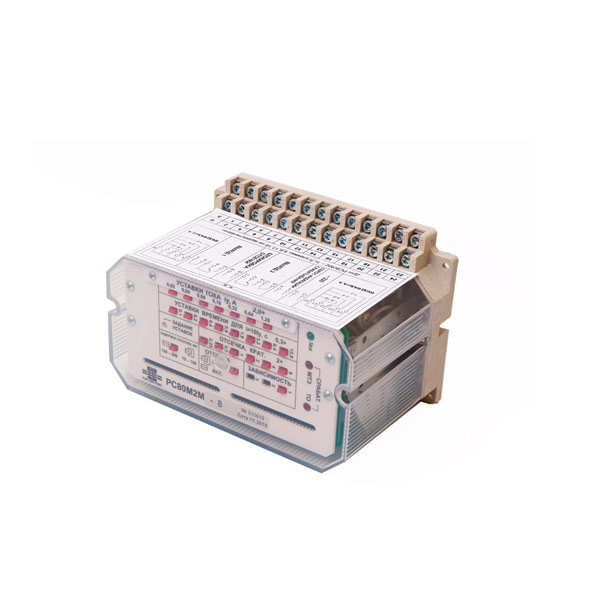

Реле РС80М2М базовое 1...8

Реле РС80М2М базовое 1...8 используется в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках.

Функциональные возможности

Реле РС80М2М базовое 1...8 обеспечивает:

• максимальную токовую защиту (МТЗ) с независимой и двумя зависимыми характеристиками срабатывания (по выбору с передней панели);
• токовую отсечку (ТО) с временной задержкой (70-100) мс или (150-200) мс, которая задается с передней панели;
• возможность отключения токовой отсечки с передней панели или дистанционно замыканием внешнего замыкающего контакта;
• возможность задания общих для двух фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
• хранение заданных с передней панели уставок и характеристик во встроенной ФЛЭШ-памяти.
• срабатывание МТЗ и (или) токовой отсечки по наибольшему из входных токов.
• светодиодную индикацию срабатывания МТЗ и или ТО (только РС80М2М- 1і…8і). Для обеспечения индикации срабатывания требуется оперативное напряжение. Реле содержат накопительные емкости, обеспечивающие индикацию срабатывания при отсутствии оперативного напряжения. Для полного заряда накопительных емкостей реле должно находиться под действием оперативного напряжения не менее 1 часа. В этом случае, индикация срабатывания одной защиты (МТЗ или ТО) без оперативного напряжения осуществляется в течение 12 часов. Светодиодные индикаторы при наличии оперативного напряжения светят непрерывно, а при его отсутствии - мигают. Для сброса индикации срабатывания следует закоротить внешней кнопкой клеммы 9 и А реле. Наличие оперативного напряжения, при этом, обязательно.
