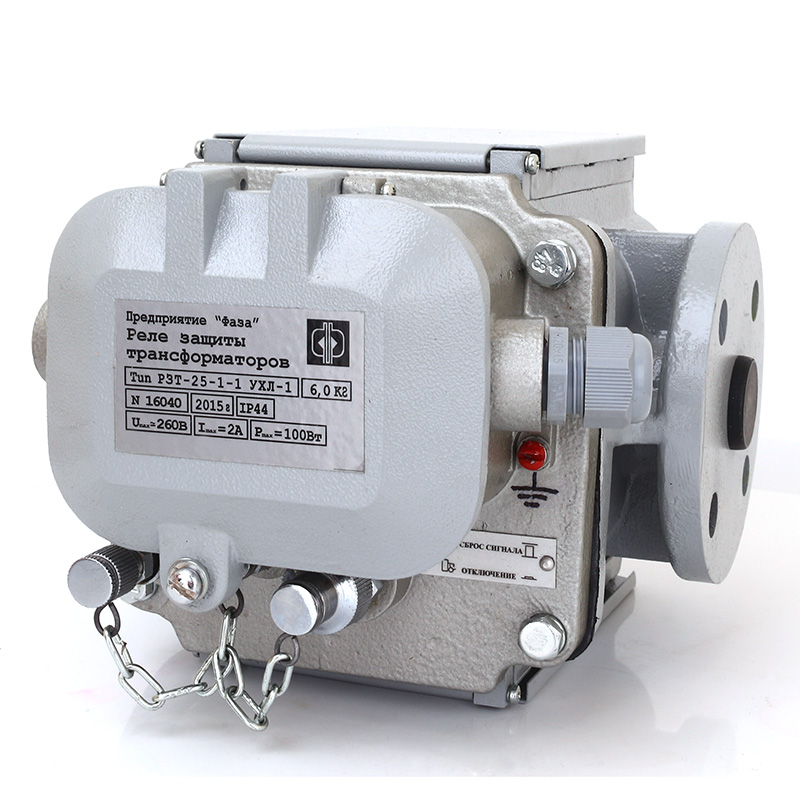

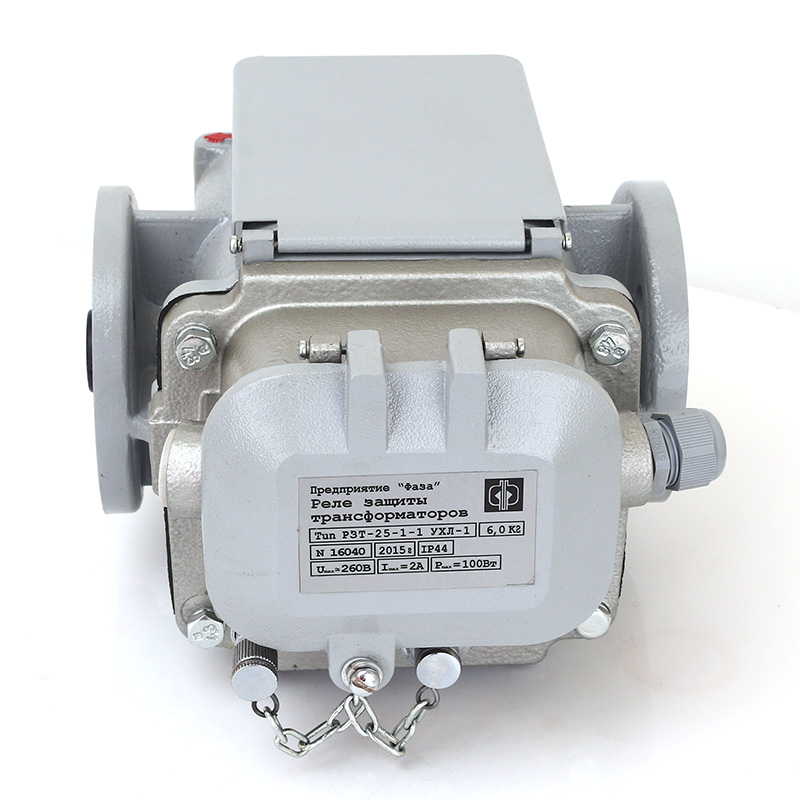

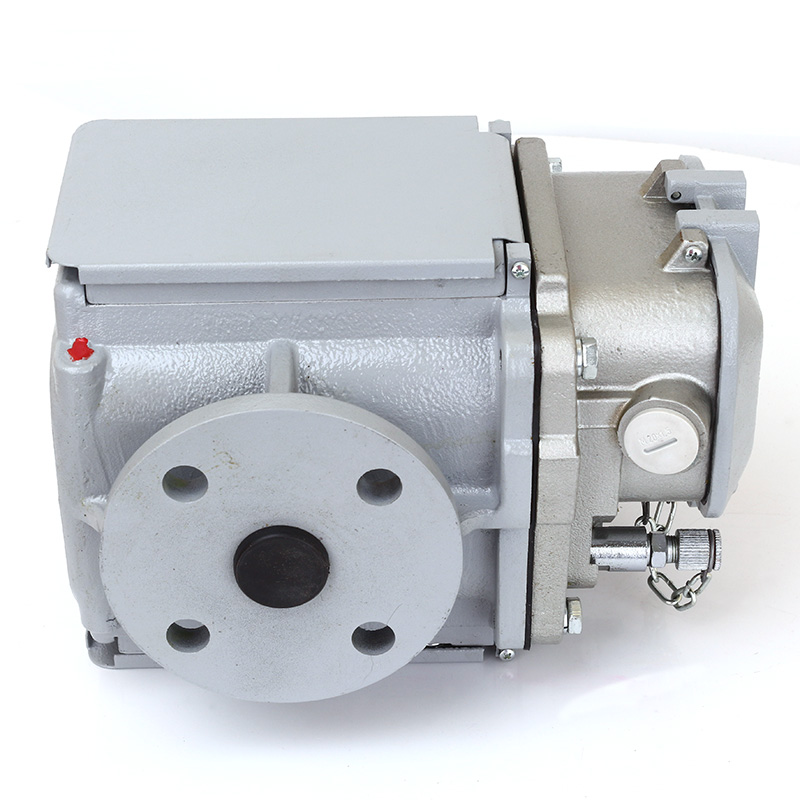

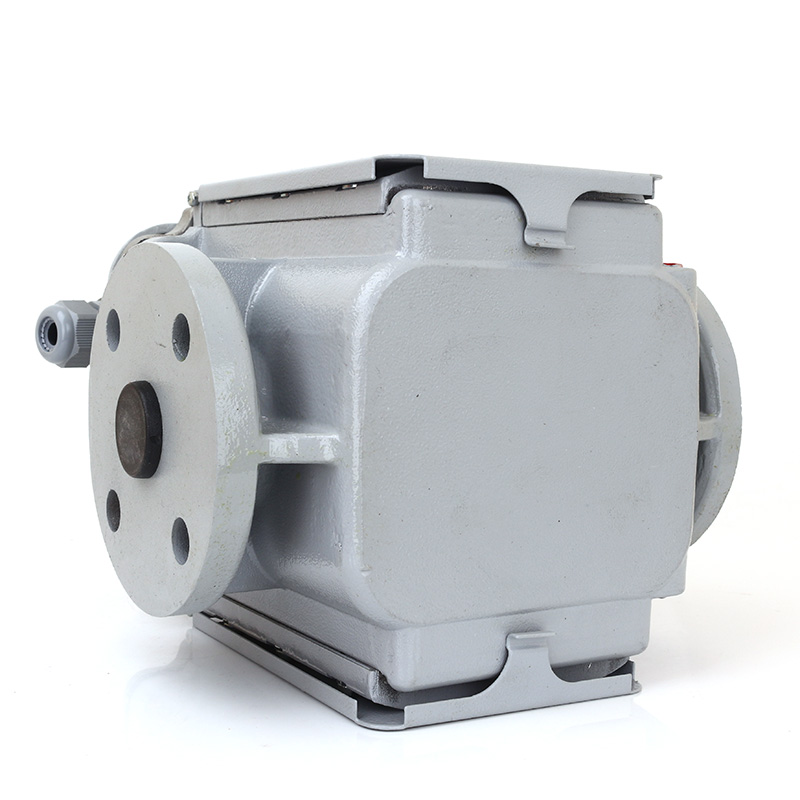

Реле РЗТ-25

Реле РЗТ-25 является защитным реле для изолированных или охлаждаемых жидкостью аппаратов с расширительным сосудом (трансформаторы, многоступенчатые переключатели, конденсаторы, дроссельные катушки и т.д.) и монтируется на соединительном трубопроводе между корпусом и расширительным сосудом.

Реле защиты трансформатора предназначено для коммутации сигнала «ОТКЛЮЧЕНИЕ» в случае превышения скорости жидкости в соединительном трубопроводе выше заданного порогового значения. Реле имеет механический фиксатор замкнутого состояния контактов.

Номинальной рабочей жидкостью для струйного реле РЗТ-25 является трансформаторное масло.

Структура обозначения

Условное обозначение при заказе реле выглядит следующим образом – РЗТ-25.Х1.Х2.Х3, где:

• 25 – условный проход в мм;
• Х1 – схема соединения контактов (см. табл. ниже):
  • 1 или 2.

• Х2 – величина пороговой скорости срабатывания:
  • 0,9; 1,0; 1,5; 2,0; 2,5 м/сек.
• Х3 – климатическое исполнение:
  • УХЛ1 или Т1.

Комплект поставки

1. Реле защиты трансформатора РЗТ-25 выбранной модификации – 1 шт.
2. Паспорт – 1 шт.
3. Упаковка – 1 шт.

Гарантия

• Предприятие-изготовитель гарантирует работоспособность струйного реле РЗТ и соответствие технических характеристик технической документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
• Гарантийный срок составляет 5 лет с даты выпуска реле.
