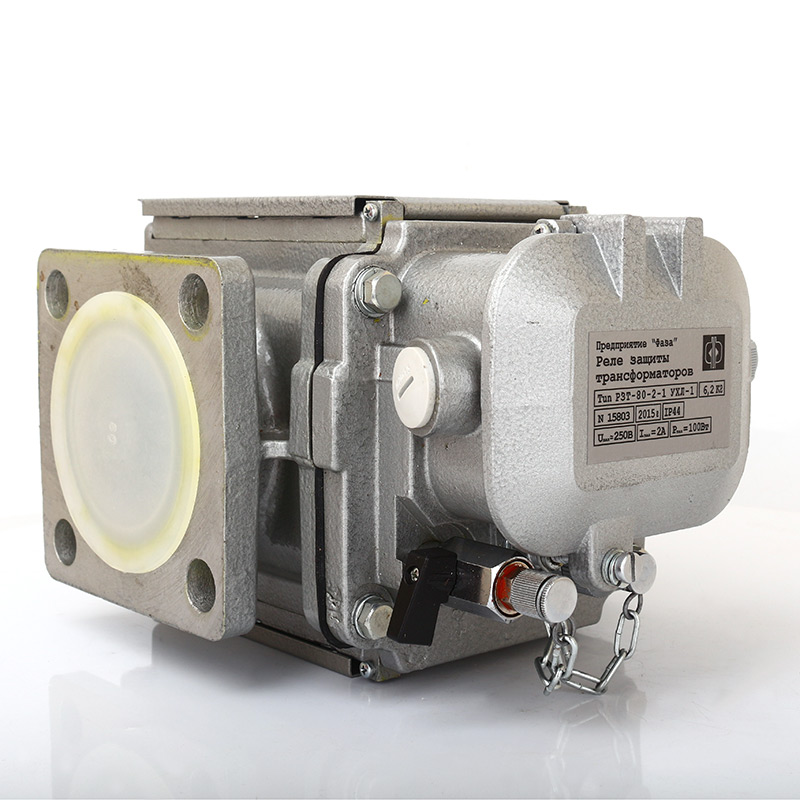

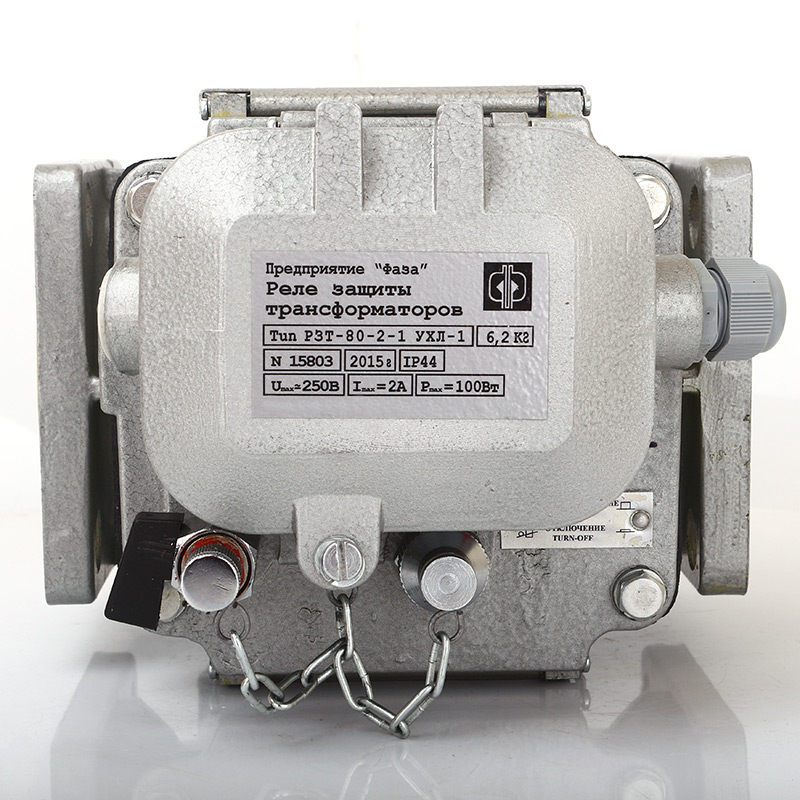

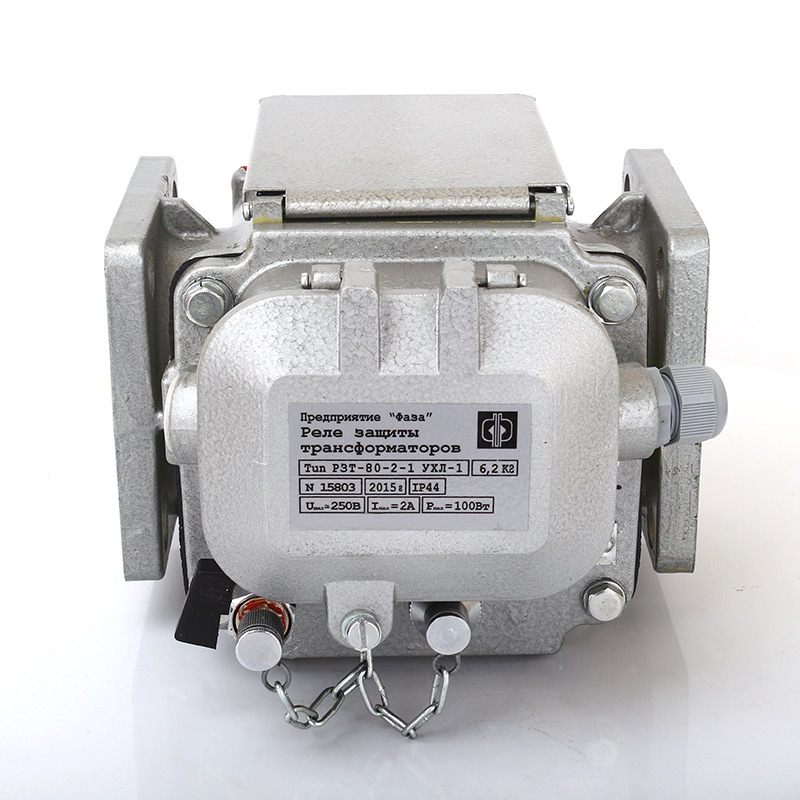

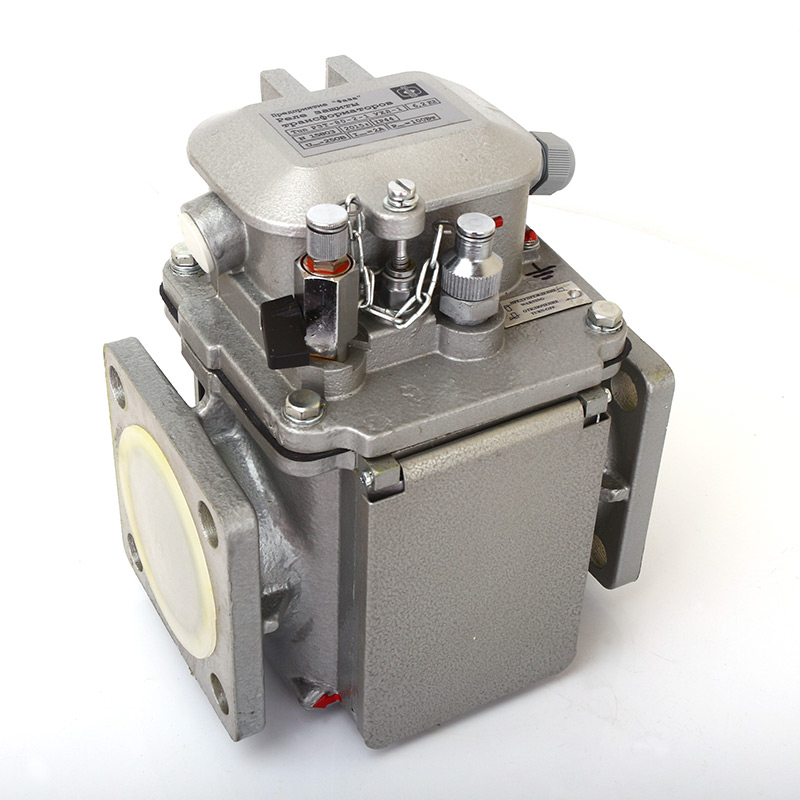

Реле РЗТ-80

Реле РЗТ-80 является защитным реле для изолированных или охлаждаемых жидкостью аппаратов с расширительным сосудом (трансформаторы, многоступенчатые переключатели, конденсаторы, дроссельные катушки и т.д.) и монтируется на соединительном трубопроводе между корпусом и расширительным сосудом.

Реле защиты трансформатора предназначено для коммутации сигналов:

• «ПРЕДУПРЕЖДЕНИЕ» - при возникновении неисправности в работе защищаемого аппарата;
• «ОТКЛЮЧЕНИЕ» - при потере жидкости или при превышении скорости жидкости в соединительном трубопроводе выше заданного порогового значения.

Номинальной рабочей жидкостью для газового реле РЗТ-80 (двухпоплавкового типа) является трансформаторное масло.

Структура обозначения

Условное обозначение при заказе реле выглядит следующим образом – РЗТ-80.Х1.Х2.Х3, где:

• 80 – условный проход в мм;

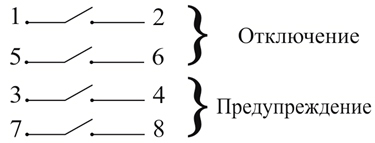

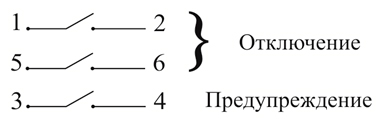

• Х1 – схема соединения контактов:
  • 1, 2 или 3.

• Х2 – величина пороговой скорости срабатывания:
  • 0,65; 1,0; 1,5 м/сек.
• Х3 – климатическое исполнение:
  • УХЛ1 или Т1.

Комплект поставки

1. Реле защиты трансформатора РЗТ-80 выбранной модификации – 1 шт.
2. Паспорт – 1 шт.
3. Упаковка – 1 шт.

Гарантия

• Предприятие-изготовитель гарантирует работоспособность газового реле РЗТ и соответствие технических характеристик технической документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
• Гарантийный срок составляет 5 лет с даты выпуска реле.
