Реле скорости электронное РС-Э

Реле скорости электронное РС-Э обеспечивает:

• автоматический контроль и сигнализацию частоты вращения коленчатого вала дизеля;
• выдачу сигналов замыканием (размыканием) контактов реле при превышении частоты вращения вала пороговых значений.

   Предназначено для установки:

• на главных и вспомогательных дизелях и дизель-генераторах судов неограниченного района плавания;
• на дизелях и дизель-генераторах тепловозов;
• на стационарных дизелях и дизель-генераторах.

В РС-Э в качестве выходных реле используются твердотельные реле. При отсутствии напряжения питания все контакты выходных реле имеют большое сопротивление (разомкнуты) вне зависимости от частоты вращения.

Реле РС-Э-2, РС-Э-3, РС-Э-4 обеспечивают два варианта “Уст. 2” - 1440 или 1650 об/мин, реле РС-Э-5 - 1270 или 1060 об/мин, а реле РС-Э-15 - 750 или 765 об/мин.
Значение “Уст. 2” устанавливает потребитель переключателем. Переключатель защищен от случайной переустановки.

Реле РС-Э-3, РС-Э-4, РС-Э-8 и РС-Э-11 предназначены для установки на дизеля для тепловозов (Uпит.= 75 В и 110 В).

Устройство и принцип действия

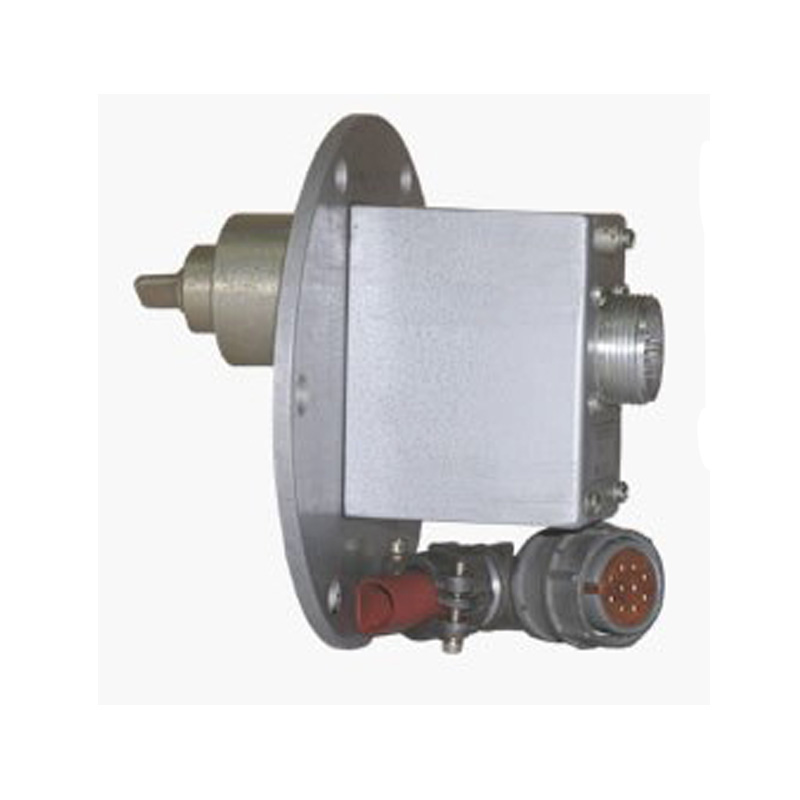

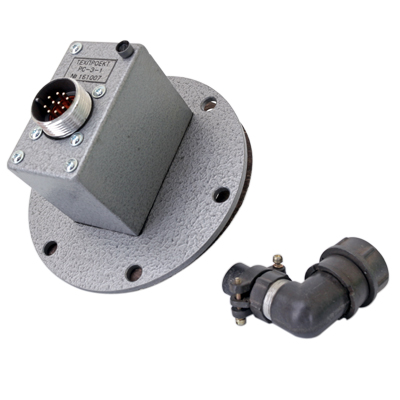

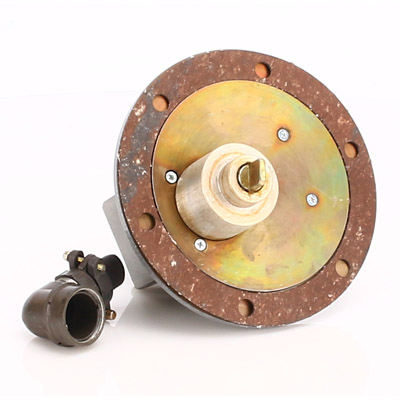

Конструкция реле РС-Э состоит из корпуса с фланцем и пластины, закрепленной на приводном валу. Реле устанавливается на дизеле и крепится болтами через отверстия во фланце, а вал реле получает вращение от коленвала. В корпусе расположены плата электроники с датчиком Холла. Внешние проводки подключаются через штепсельный разъем.

Принцип работы устройства базируется на измерении скорости вращения коленвала дизеля путем формирования приводом реле импульсов магнитного поля. Воздействие этих импульсов на датчик Холла вызывает генерацию электрических импульсов, частота которых соответствует скорости вращения коленвала.

Условия эксплуатации

Сохраняет работоспособность в условиях воздействия:

• температуры окружающей среды от минус 10 °С до плюс 55 °С;
• относительной влажности воздуха (95±3)% при температуре плюс 40 °С;
• вибрации в диапазоне частот от 2 до 100 Гц:
  • на частотах от 2 до 25 Гц - с амплитудой перемещения ±1,6 мм;
  • на частотах от 25 до 100 Гц - с ускорением 4,0 g;
• ударов с ускорением ±5,0 g и частоте в пределах от 40 до 80 ударов в минуту;
• воздействии электростатических разрядов с амплитудой импульса напряжения 8 кВ.

Комплект поставки

• реле скорости электронное РС-Э;
• комплект монтажных частей;
• комплект эксплуатационной документации.
