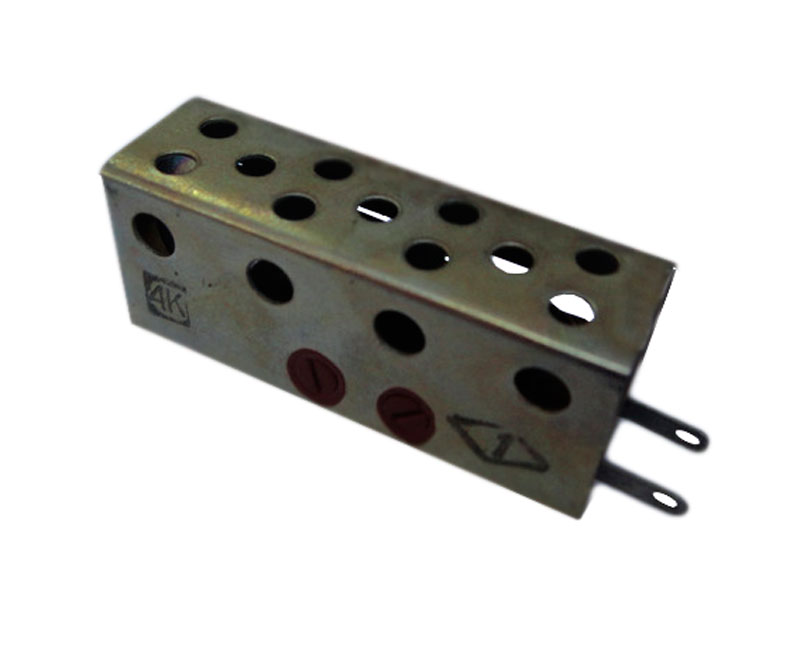

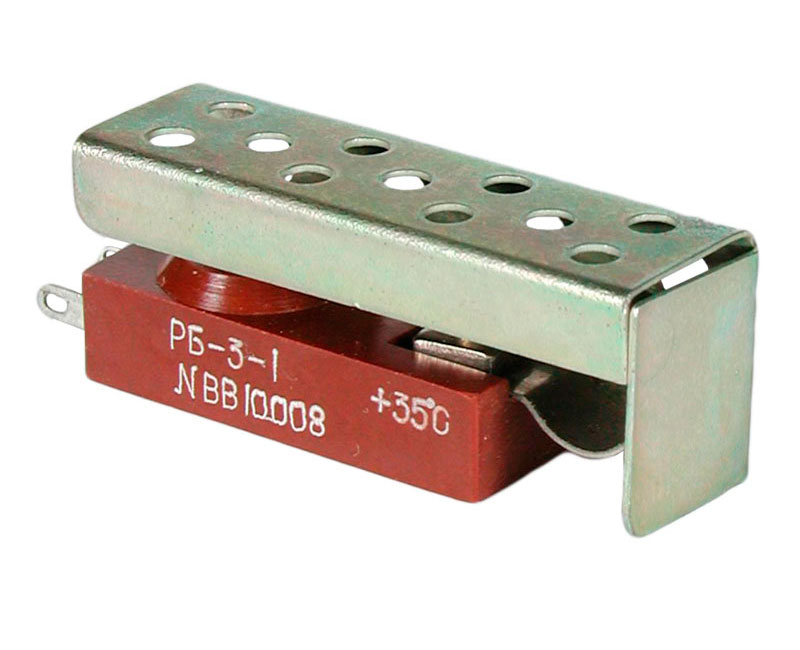

Реле температурное РБ-3

Номинальные уставки температуры

20°С, 25°С, 30°С, 35°С.

Погрешность работы реле от номинальной уставки при скорости изменения температуры окружающего воздуха не более 0,5°С в минуту, °С:

без вибрации и числе циклов срабатывания:

• до 20 000

±5

• до 40 000

±8

при вибрации (диапазон частот 20Гц÷600Гц, ускорение до 58,9м/с² (до 6g)) и числе циклов срабатывания до 40 000

±13

Рабочее напряжение, В

• постоянного тока

10÷30

• переменного тока частоты 50Гц или 60Гц

10÷40

Коммутируемая мощность, Вт, не более

• постоянного тока при индуктивности до 0,1Г

5

• переменного тока при соs φ ≥ 0,8, В∙А

30

Сила рабочего тока, А:

• в цепях постоянного тока

0,02÷0,2

• в цепях переменного тока

0,02÷0,9

Падение напряжения в цепи контакта при минимальной силе рабочего тока 0,02А и напряжении 10В при выпуске и в течение трех месяцев хранения в упаковке предприятия-изготовителя, В, не более

0,015

Минимальная наработка реле, циклов

40 000

Значение 95-процентного ресурса, циклов

60 000

Сопротивление изоляции, МОм, не менее

• при нормальных атмосферных условиях

10

• при повышенной температуре 55°С

3

• при относительной влажности (95±3)% и температуре (40±2)°С

1

Реле выдерживает в рабочем и нерабочем состоянии,°С, не более

• нагрев

55

• охлаждение

-60

Реле работоспособно при атмосферном давлении, Па (мм рт. ст.), не менее

666 (5)

Контакты

серебряные

Масса, кг

не более 20
