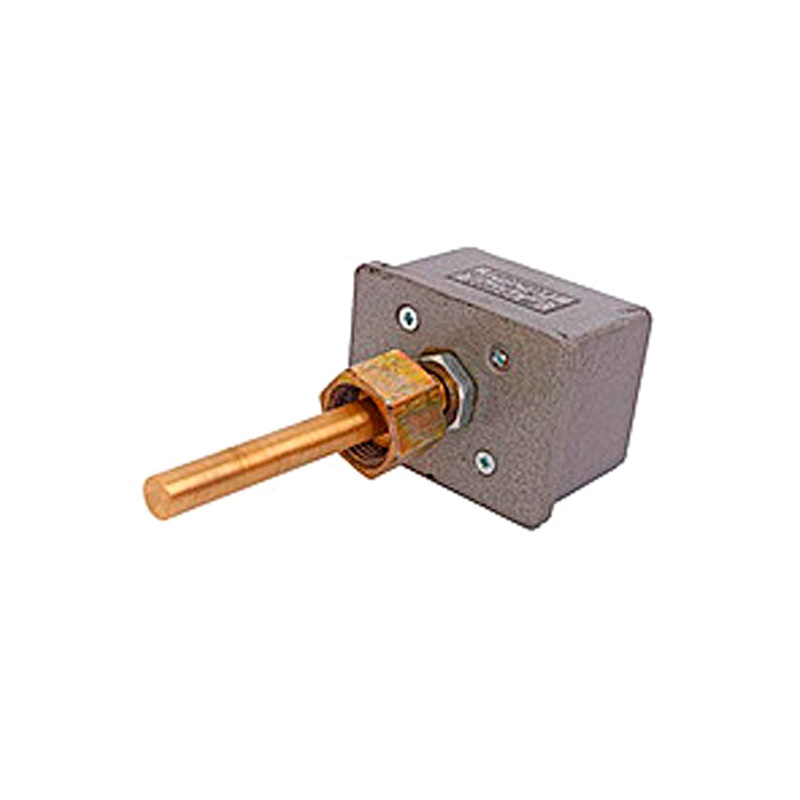

Реле температуры РТ-В

Реле температуры РТ-В ААРЛ.433647.004-01 предназначено для непрерывного измерения температуры воздуха и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных установках вентиляции, отопления, в помещениях дизель-генераторных электростанций и в других  автоматизированных системах управления.

Реле РТ-В применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 70°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Структура условного обозначения

Условное обозначение реле - РТ-В-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С); (Z) – значение гистерезиса, указанное в градусах.
Пример записи реле температуры РТ-В  ААРЛ.433647.004-01 с уставкой + 50°С, без гистерезиса (гистерезис равен 1°С):

"Реле температуры РТ-В-50-2  ААРЛ.421451.004ТУ"

Условия эксплуатации

• температуры окружающей среды от минус 40 до + 70 °С;
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 4,0 g;
• ударных нагрузок с ускорением ±5,0 g.

Комплект поставки

• Реле температуры РТ-В;
• Паспорт.
