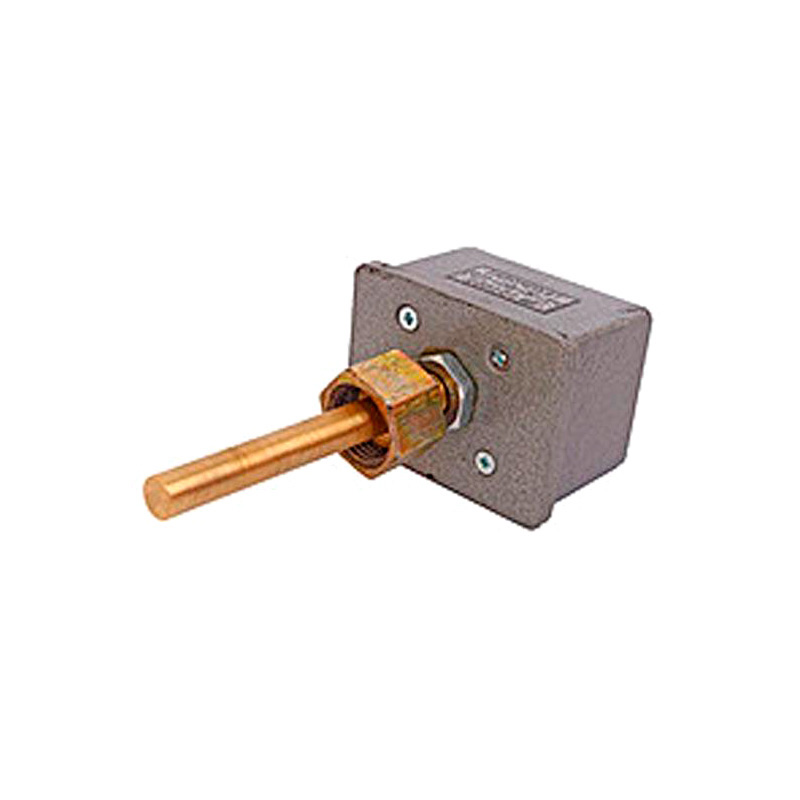

Реле температуры РТ-В2

Реле температуры РТ-В2 ААРЛ.433647.004-03 предназначено для непрерывного измерения температуры воздуха и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных и используемых на железнодорожном транспорте установках вентиляции, отопления и в других  автоматизированных системах управления.

Реле РТ-В2 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 70°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Структура условного обозначения

Условное обозначение реле - РТ-В2-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С); (Z) – значение гистерезиса, указанное в градусах. Пример записи реле температуры РТ-В2  ААРЛ.433647.004-03 с уставкой + 50°С, без гистерезиса (гистерезис равен 1°С): “Реле температуры РТ-В2-50-2  ААРЛ.421451.004ТУ”.

Условия эксплуатации

• температуры окружающей среды от минус 40 до + 70°С;
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 4,0 g;
• ударных нагрузок с ускорением ±5,0 g.
