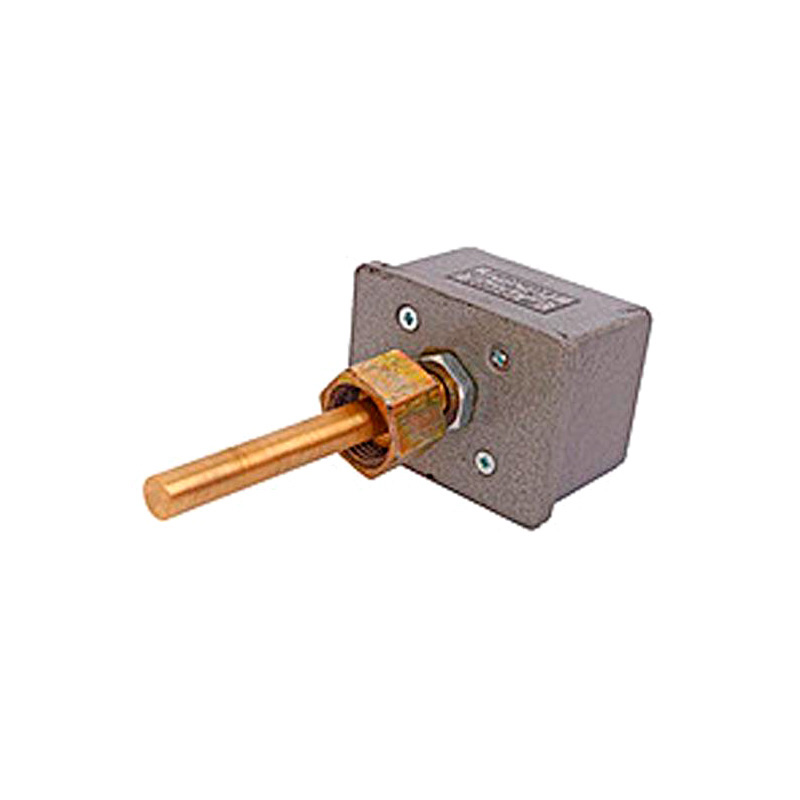

Реле температуры РТ-В3

Реле температуры РТ-В3 ААРЛ.433647.004-05 предназначено для непрерывного измерения температуры воздуха, твердых предметов и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных установках вентиляции, в помещениях дизель-генераторных электростанций и в автоматизированных системах управления.

Реле РТ-В3 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Структура условного обозначения

Условное обозначение реле - РТ-В3-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С); (Z) – значение гистерезиса, указанное в градусах.
Пример записи реле температуры РТ-В3 ААРЛ.433647.004-05 с уставкой + 90°С, без гистерезиса (гистерезис равен 1°С):
“Реле температуры РТ-В3-90-2  ААРЛ.421451.004ТУ”.

Условия эксплуатации

• температуры окружающей среды от минус 40 до + 70°С;
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 1,0 g;
• ударных нагрузок с ускорением ±3,0 g.
