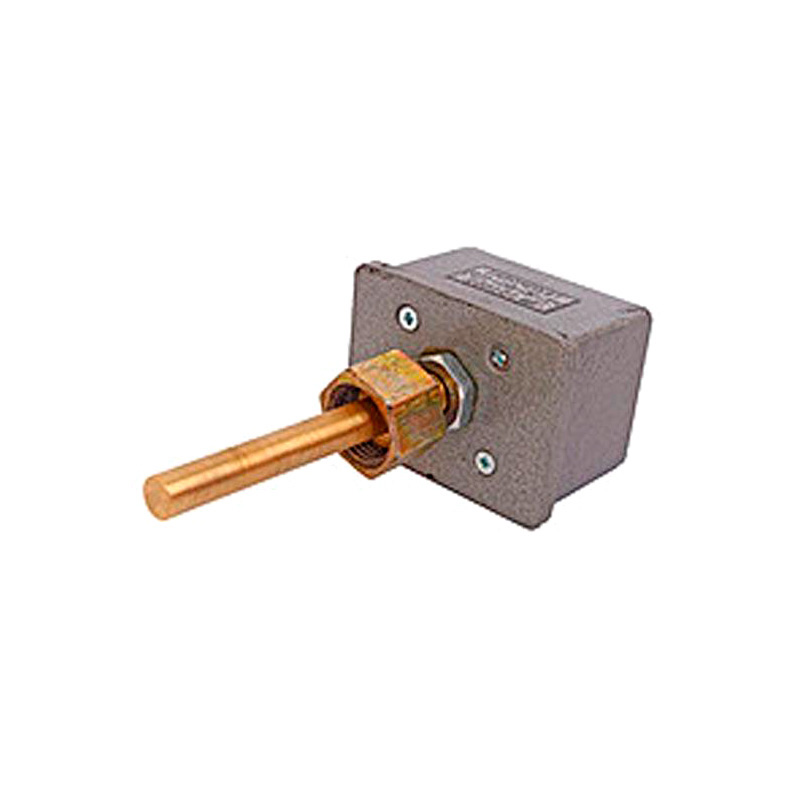

Реле температуры РТ-ЖТ

Реле температуры РТ-ЖТ ААРЛ.433647.004-02 предназначено для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления. Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры. Способа крепления реле РТ-ЖТ - штуцер М27 (для отверстий с упором). Глубина погружения реле в измеряемую среду - 47 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Структура условного обозначения

Условное обозначение реле - РТ-ЖТ-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С);(Z) – значение гистерезиса, указанное в градусах.
Пример записи реле температуры РТ-ЖТ ААРЛ.433647.004-02 с уставкой минус 5°С, с гистерезисом, значение гистерезиса 3°С:
“Реле температуры РТ-ЖТ-м5-1(3) ААРЛ.421451.004ТУ”.

Условия эксплулатации

• температуры окружающей среды от минус 40 до + 85°С;
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 10,0 g;
• ударных нагрузок с ускорением ±15,0 g.

Комплект поставки

• Реле температуры РТ-ЖТ;
• Прокладка;
• Розетка 2РМТ24КПН19Г1В1В;
• Паспорт.
