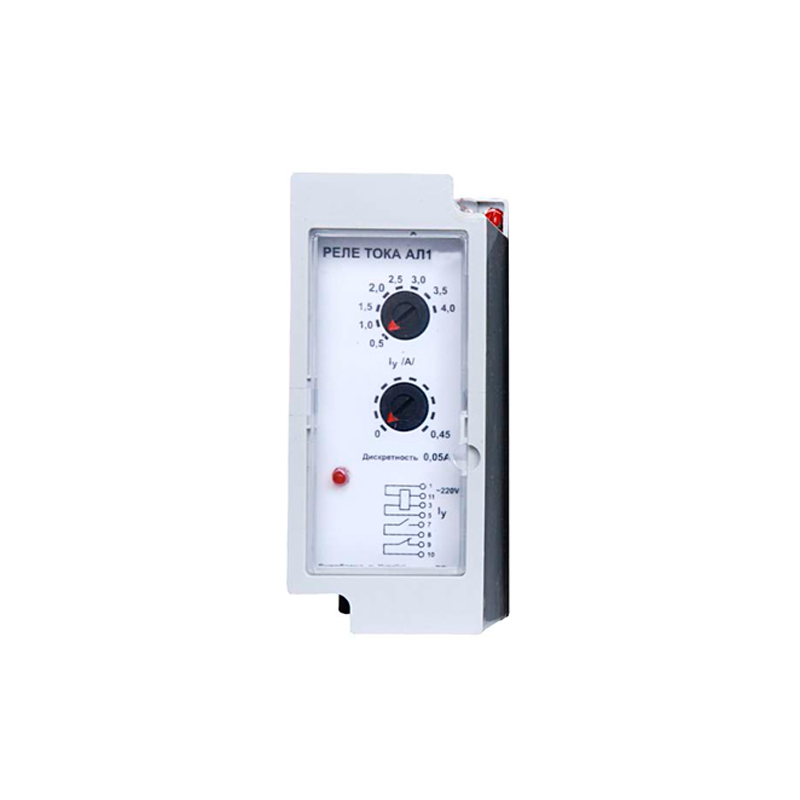

Реле тока АЛ-1

Реле тока АЛ-1 предназначено для применения в схемах автоматики и защиты энергетических систем от недопустимого увеличения электрического тока.

Конструктивное исполнение

Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним и задним присоединением проводов под винт . Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На цоколе установлен трансформатор тока и кронштейны, служащие для крепления платы печатного монтажа и лицевой панели.

На лицевой панели установлены переключатели уставок тока срабатывания. Верхний переключатель имеет 10 ступеней, каждая из которых равна минимальному току, а нижний переключатель, имея 10 ступеней, позволяет выставлять промежуточные значения с дискретностью 0,1 от минимального значения.

Комплектность

• реле АЛ-1 - 1 шт;
• этикетка - 1 шт;
• руководство по эксплуатации в количестве 1 - 3 шт. на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка б ыла оговорена в заказе.

Эксплуатация

Реле АЛ-1 могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от -40 до +55 ° С при высоте местности до 1000 м и от минус 40 до 50 ° С при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха до 80 % при температуре 25 ° С (исполнение У 3) и до 98% при температуре 35 ° С без конденсации влаги (исполнение Т3 );
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
