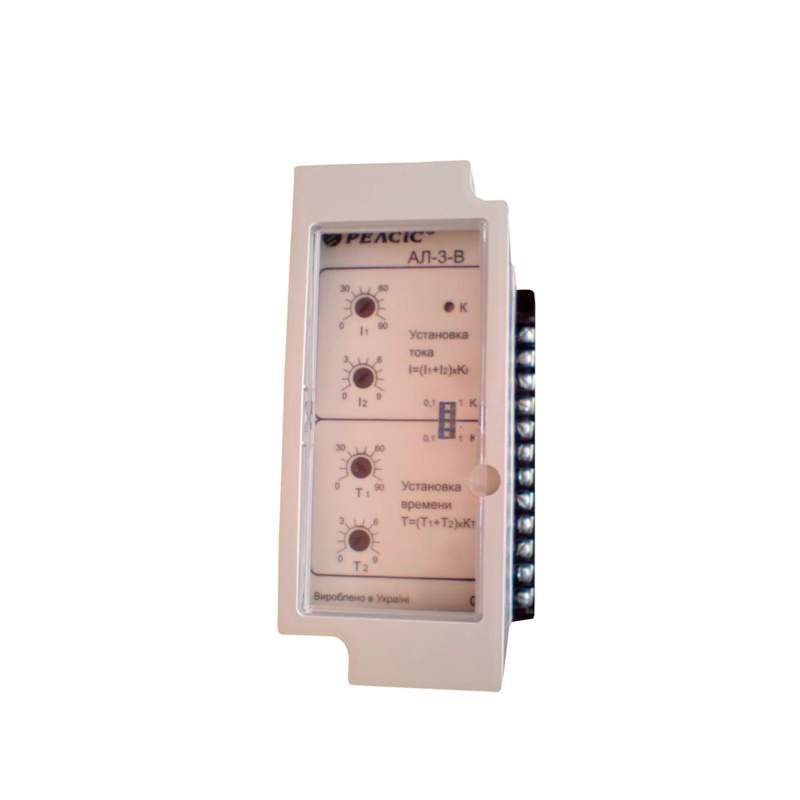

Реле тока АЛ-3-В

Реле максимального тока АЛ-3-В предназначено для применения в схемах релейной защиты и противоаварийной автоматики в качестве реле, реагирующего на повышение тока в контролируемых цепях, и коммутации электрических цепей при достижении контролируемыми параметрами определенных, предварительно заданных уровней.

Устройство и принцип действия

Реле становится работоспособным при прохождении по фазе А или С тока выше уровня 0,75 от минимального тока подключенного диапазона. При этом выходное реле К отключено. Если уставка по току выше 30 А, а соотношение между уставками по току и времени выбраны неверно, светодиодный индикатор К начинает поочередно мигать зеленым и красным цветом. Это означает, что необходимо снизить время срабатывания до допустимого уровня. Если значение проходящего тока ниже порога настройки уставки, светодиодный индикатор К светится зеленым цветом. При превышении уровня настройки уставки по току АЛ-3 выходное реле К включается без задержки, а у АЛ-3-В включается таймер задержки на включение и светодиодный индикатор К зажигается частым мигающим красным цветом. После включения выходного реле К светодиодный индикатор К светится красным цветом постоянно. Если ток снизился до значения, определенного коэффициентом возврата, выходное реле К отключается, а светодиодный индикатор К снова зажигается зеленым цветом. В случае полного отключения тока светодиодный индикатор К гаснет.

Комплектность

• реле АЛ-3-В - 1 шт;
• руководство по эксплуатации в количестве 1 шт.

Эксплуатация

Реле изготавливаются в климатических исполнениях У категории 3 по ГОСТ 15150 - 69 для поставок в районы с умеренным и холодным климатом.

Реле могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажно сть несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от -40 до +55 °С при высоте местности до 2000 м над уровнем моря,
• относительная влажность окружающего воздуха до 98 % при температуре 25 °С (исполнение У3).
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
