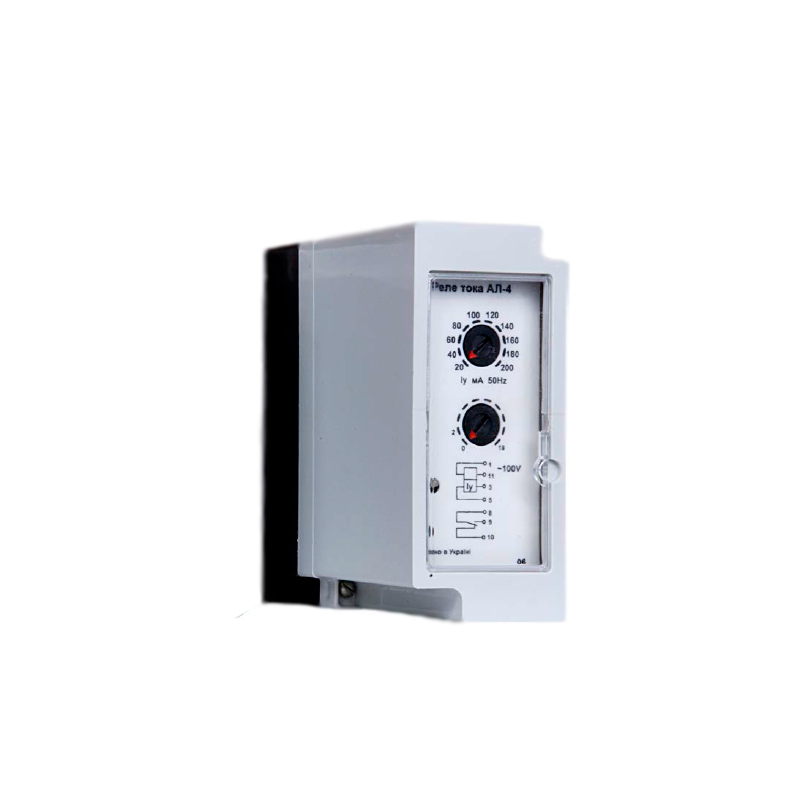

Реле тока АЛ-4-2

Реле тока АЛ-4-2 предназначено для применения в схемах автоматики и защиты энергетических систем от недопустимого увеличения электрического тока.

Устройство и принцип действия

Для работы реле, в зависимости от исполнения, необходимо оперативное напряжение питания переменного тока 100 или 220 В частоты 50 Гц или напряжение питания постоянного тока 110 или 220 В. Релеимеют такие же напряжения питания в одном исполнении. В реле светодиод светится зеленым цветом. Если контролируемый ток превысит заданное значение уставки, выходное реле сработает и переключит контакты. Сигнализация срабатывания обеспечивается с помощью светодиода, который выведен на лицевую табличку и, при срабатывании, светится красным цветом.

Реле можно устанавливать на плоскость в любом положении выступающим монтажом с передним или задним подключением проводов. Для заднего присоединения проводов необходимо снять крышки с клемм и переставить винты и шайбы на те же клеммы с обратной стороны.

Комплектность

• реле АЛ-4-2 - 1 шт;
• этикетка - 1 шт;
• руководство по эксплуатации в количестве 1 - 3 шт. на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка б ыла оговорена в заказе.

Эксплуатация

Реле АЛ-4-2 могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от -40 до +55 ° С при высоте местности до 1000 м и от минус 40 до 50 ° С при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха до 80 % при температуре 25 ° С (исполнение У 3) и до 98% при температуре 35 ° С без конденсации влаги (исполнение Т3 );
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
