Реле уровня жидкости РУ

Реле РУ предназначено для контроля уровня жидкости в резервуаре и применяется в качестве сигнализатора уровня жидкости.

Конструктивное исполнение

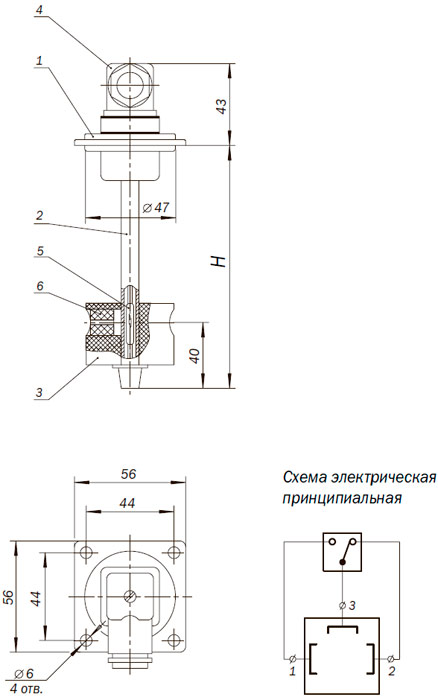

Реле уровня состоит из корпуса 1 с вмонтированной в него трубкой 2, по которой свободно передвигается поплавок 3. Внутри трубки расположен геркон 5 типа КЭМ?3Б, который соединён электропроводом с электрическим разъёмом 4 типа СЭ 11?19 (23). При понижении уровня жидкости поплавок 3 движется по трубке 2 и входит в зону расположения геркона 5. Магниты 6, вклеенные в тело поплавка, вызывают коммутацию контактов геркона и сигнал поступает на прибор (электролампу, зуммер и т. п.), сигнализирующий о снижении уровня жидкости.

Рис.1. Схема реле РУ

Эксплуатация

Реле уровня жидкости РУ сохраняет работоспособность:

• при температуре окружающей среды от -10°С до +60°С,
• максимальной температуре рабочей жидкости +80°С.
