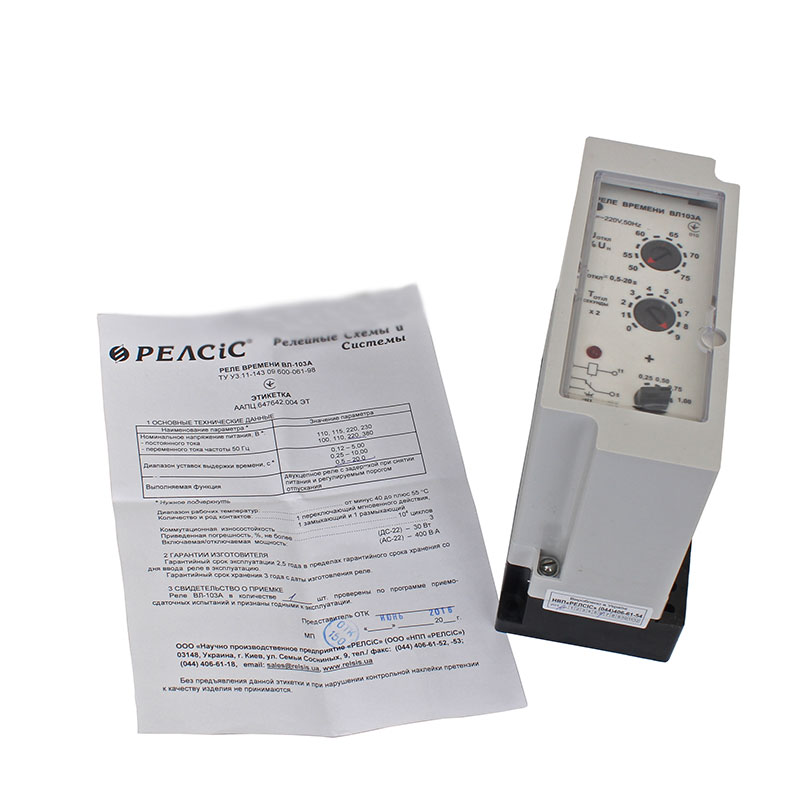

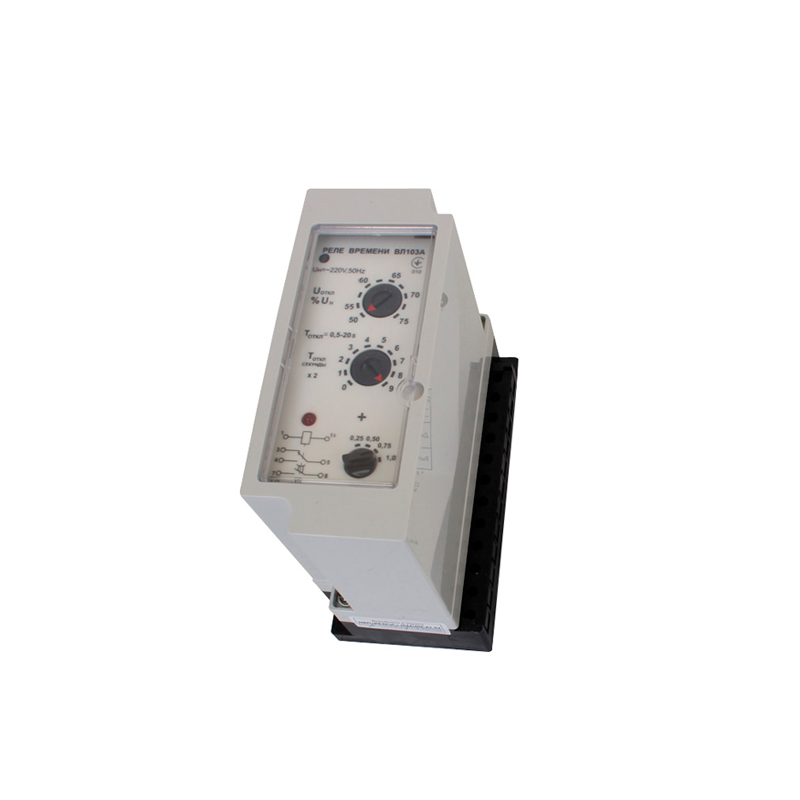

Реле времени ВЛ-103А
Реле времени ВЛ-103А предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.
Конструктивное исполнение
Конструкция реле обеспечивает установку реле выступающим монтажом с передним и задним присоединением проводов под винт . Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На лицевой панели установлены переключатели уставок выдержек времени.
Рисунок 1. Габаритные размеры
Эксплуатация
Реле ВЛ-103 А могут эксплуатироваться в следующих условиях:
- закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
- диапазон рабочих температур:
- от -40 до +55°С при высоте местности до 1000 м над уровнем моря;
- от 40 до +50°С при высоте местности до 2000 м над уровнем моря;
- относительная влажность окружающего воздуха:
- до 98% при температуре 25°С (исполнение У3);
- до 98% при температуре 3°С без конденсации влаги (исполнение Т3);
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
| Параметр | Значение |
|---|---|
| Напряжение питания постоянного тока, В | 110, 220 |
| Напряжение питания переменного тока частоты 50 Гц, В | 100, 110, 220, 380 |
| Дискретность регулирования уставки от максимальной уставки диапазона | не более 2,5 % |
| Напряжение срабатывания, В | 80% Uном |
| Напряжение возврата, В | от 50% до 75% Uном 5% |
| Потребляемая мощность, не более | 5 Вт (5 ВА) |
| Количество цепей без выдержки времени | 1 |
| Количество цепей с регулируемой выдержкой времени | 1 |
| Количество и вид контактов | 1 переключающий; 2 замыкающих |
| Диапазон регулировки установок по выдержкам времени (по исполнениям): | от 0,12 до 5 с; от 0,25 до 10 с; от 0,5 до 20 с |
| Время повторной готовности, с, не более | 0,3 |
| Время возврата, с, не более | установленное на шкале |
| Механическая изностойкость, циклов, не менее | 10 в 5 степени |
| Коммутирующие токи от 0,2 до 3 А при напряжениях от 24 до 250 В и мощности в цепях постоянного тока | не более 60 Вт при τ=0,005 с и не более 30 Вт при τ=0,02 с |
| Коммутирующие токи от 0,2 до 3 А при напряжениях от 24 до 250 В и мощности в цепях переменного тока | не более 300 ВА при коэффициенте мощности cosφ≥0,5 |
