Реле времени ВЛ-162

Реле времени ВЛ-162 предназначено для выдачи команды в цепи управления схем автоматики для получения:

• задержки времени на включение;
• задержки выключения после отключения напряжения питания - после пропадания напряжения питания реле разомкнется только по истечении установленной выдержки времени.

Устройство и принцип действия

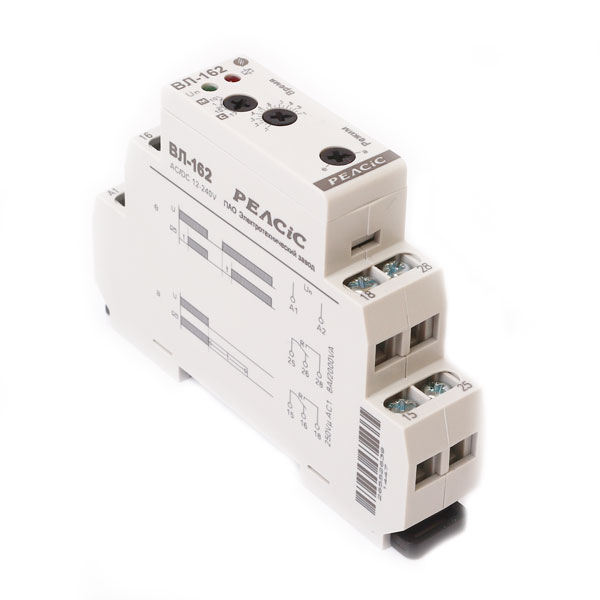

Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Все элементы схемы смонтированы на платах печатного монтажа, которые вставляются в корпус.

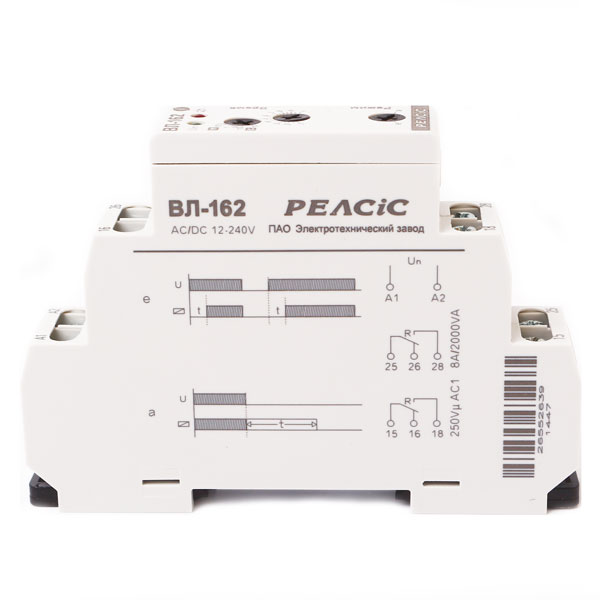

Конструкция реле обеспечивает крепление на DIN-35 рейку с помощью фиксатора, установленного на основании кожуха. Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. Реле подключается к внешним цепям согласно схеме, приведенной на боковой поверхности реле. К каждому контактному зажиму реле допускается присоединение не более двух проводников сечением от 0,5 до 1 мм2 или одного - сечением до 2,5 мм2. Рабочее положение реле в пространстве произвольное.

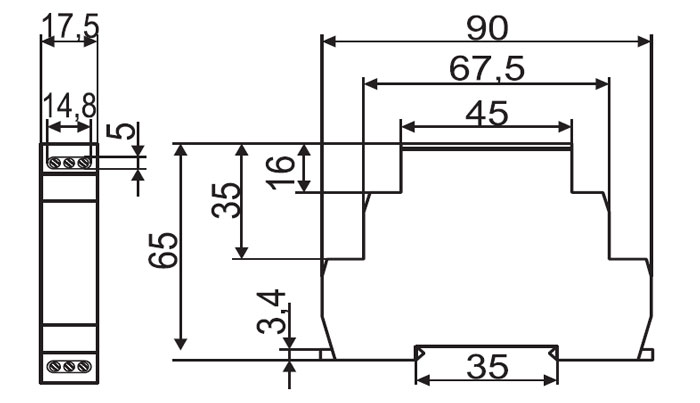

Рисунок 1. Габаритные размеры реле ВЛ-162

Эксплуатация

Оптимальными условиями для использования реле ВЛ-162 являются:

• температура окружающего воздуха от -20 до +55 ºС;
• высота над уровнем моря не более 2000 м;
• окружающая среда - взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1 - 90. При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3 g и вибрационным нагрузкам в диапазоне частот:

• от 5 до 15 Гц с максимальным ускорением 3 g;
• от 15 до 100 Гц с максимальным ускорением 1 g.

Комплект поставки

1. Реле времени ВЛ-162
2. Инструкция по эксплуатации
