Реле времени ВЛ-173

Реле времени ВЛ-173 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты.

Устройство и принцип действия

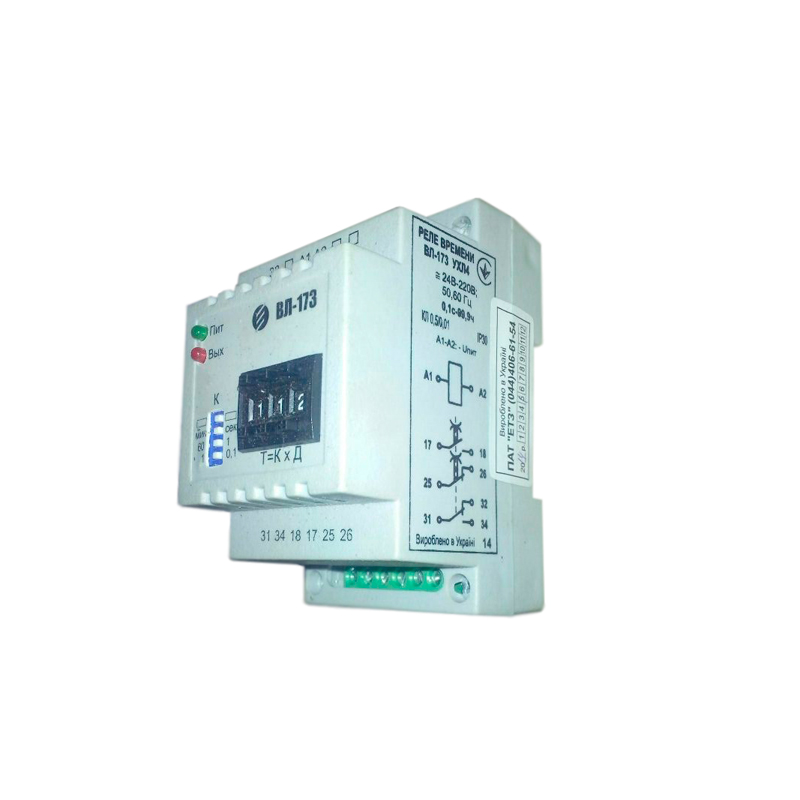

Конструктивно реле выполнены в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт. Конструкция корпуса обеспечивает установку реле на рейку DIN - 35. На передней панели имеются переключатели диапазонов и декадные переключатели для выставления уставок.

Реле ВЛ-173 имеет два выходных реле, первое реле включается при подаче напряжения питания (замыкаются контакты 31 - 34), а при его снятии отключается. Второе реле при подаче напряжения питания включается с установленной выдержкой времени (замыкаются контакты 17 - 18), и возвращается в исходное состояние при отключении питания.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-173 являются:

• температура окружающего воздуха от минус 20 до плюс 55 °С;
• относительная влажность окружающего воздуха не более:
  • 80 % при температуре 25 °С - для исполнения УХЛ;
  • 98 % при температуре 35 °С (без конденсации влаги) – для исполнения О;
• высота над уровнем моря - не более 2000 м;
• окружающая среда взрывобезопасная, не содержащая пыли (тем более токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• отсутствие дождя, инея, росы и солнечной радиации;
• вибрация мест крепления реле в диапазоне частот:
  • 10 - 60 Гц при ускорении до 19,6 м/с 2 (2 g);
  • 60 - 100 Гц при ускорении до 9,8 м/с 2 (1 g);
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину нормального напряжения питания и длительностью не более 10 м.
