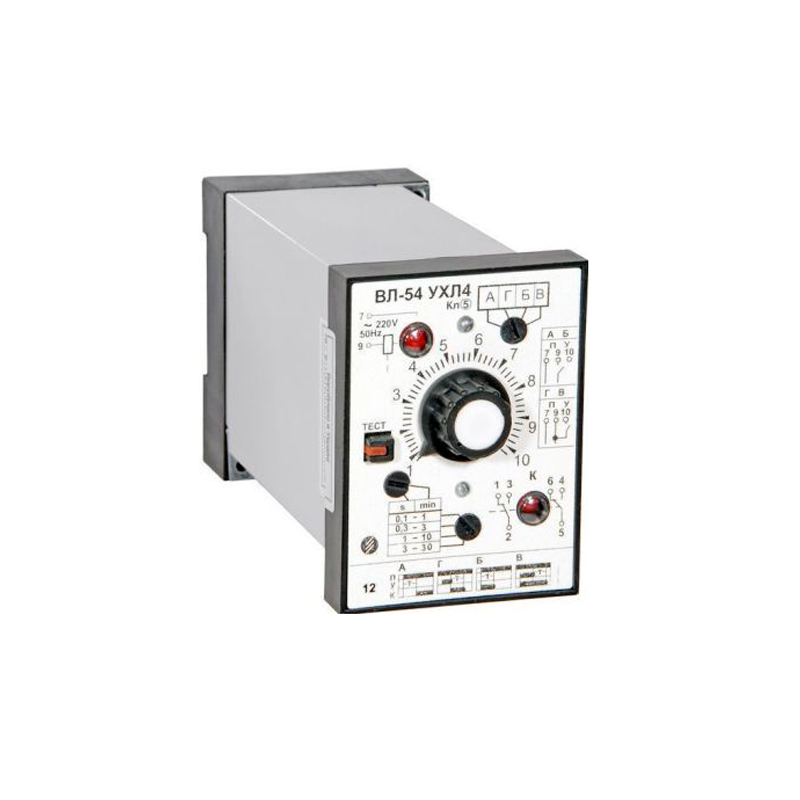

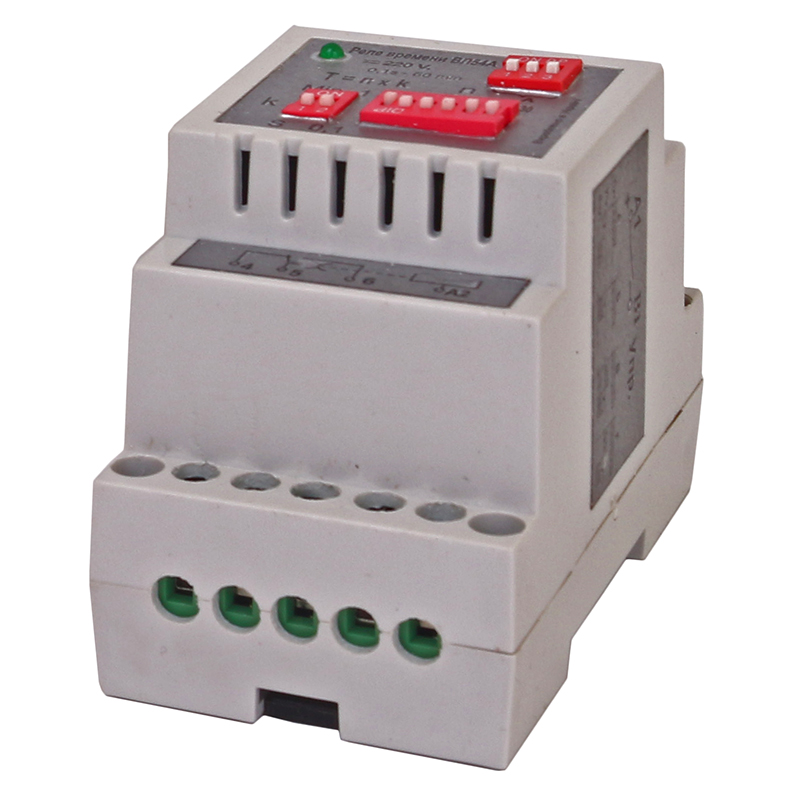

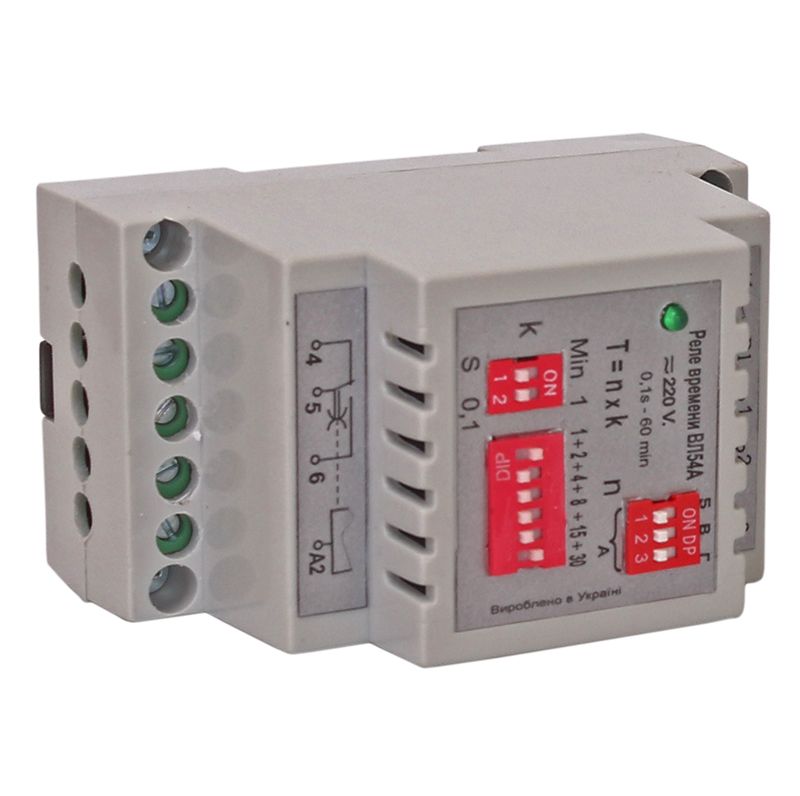

Реле времени ВЛ-54
Реле времени ВЛ-54 выполнено на основе полупроводниковых элементов с использованием микросхем. Состав конструкции представлен генератором импульсов, выходным усилителем, счетчиком, каскадом выбора функций и электромагнитным реле. Устройство способно обеспечивать 4 функций, А, Б, В, Г. Выбор определенной функции проводится при помощи переключателя, расположенного на передней панели.
Назначение
Реле времени ВЛ-54 предназначается для осуществления передачи команд от одних электрических цепей к другим с предварительно установленными интервалами времени.
Где применяется
Конструкция реле ВЛ-54 применяется в схемах автоматики и в качестве комплектующих изделий. Устройство производится в исполнении УХЛ 4 для умеренного и холодного климата, и модификации, для работы во всех районах, кроме холодного.
Рисунок 1. Габаритные и установочные размеры
Параметр | ВЛ-54 |
Нижний и верхний пределы уставок по исполнениям (с поддиапазонами) | 0,1 с-30 мин (0,1-1 с; 0,3-3 с; 1-10 с; 3-30 с; 0,1-1 мин; 0,3-3 мин;1-10 мин; 3-30 мин); 0,1 мин-30 ч (0,1-1 мин; 0,3-3 мин; 1-10 мин; 3-30 мин; 0,1-1 ч; 0,3-3 ч;1-10 ч;3-30 ч) |
Реле времени ВЛ-54 | 1 |
Винт самонарезающий 2,8х12 | 2 |
Руководство по эксплуатации | 1-3 шт. на партию и В любых количествах под заказ |
Этикетка | 1 |
Упаковка |
|
| Параметр | Значение |
|---|---|
| Нижний и верхний пределы уставок по исполнениям (с поддиапазонами): | 0,1 с-30 мин (0,1-1 с; 0,3-3 с; 1-10 с; 3-30 с; 0,1-1 мин; 0,3-3 мин;1-10 мин; 3-30 мин); 0,1 мин-30 ч (0,1-1 мин; 0,3-3 мин; 1-10 мин; 3-30 мин; 0,1-1 ч; 0,3-3 ч; 1-10 ч; 3-30 ч) |
| Номинальное напряжение питания, В | 220 |
| Допустимые отклонения напряжения питания, % | -15…+10 |
| Количество выходных переключающих контактов | 2 |
| Потребляемая мощность, ВА(Вт), не более | 4,75 (4,75) |
| Диапазон включаемых и отключаемых токов, А | 0,01 - 4 |
| Время возврата, не более, с | 0,3 |
| Время повторной готовнос-ти (подготовки), не более, с | 0,3 |
| Механическая износостойкость, циклов | 16×106 |
| Коммутационная износостойкость, циклов | 4×106 |
| Класс точности | 5 |
| Степень защиты реле: по оболочке / по разъему | IP40 / IP10 |
| Реле изготавливаются в исполнении | УХЛ4 и О4 |
| Температура окружающего воздуха, °С | - 40…+ 55 |
| Масса реле, кг, не более | 0,30 |
| Габаритные размеры, мм | 55x75x125 |
