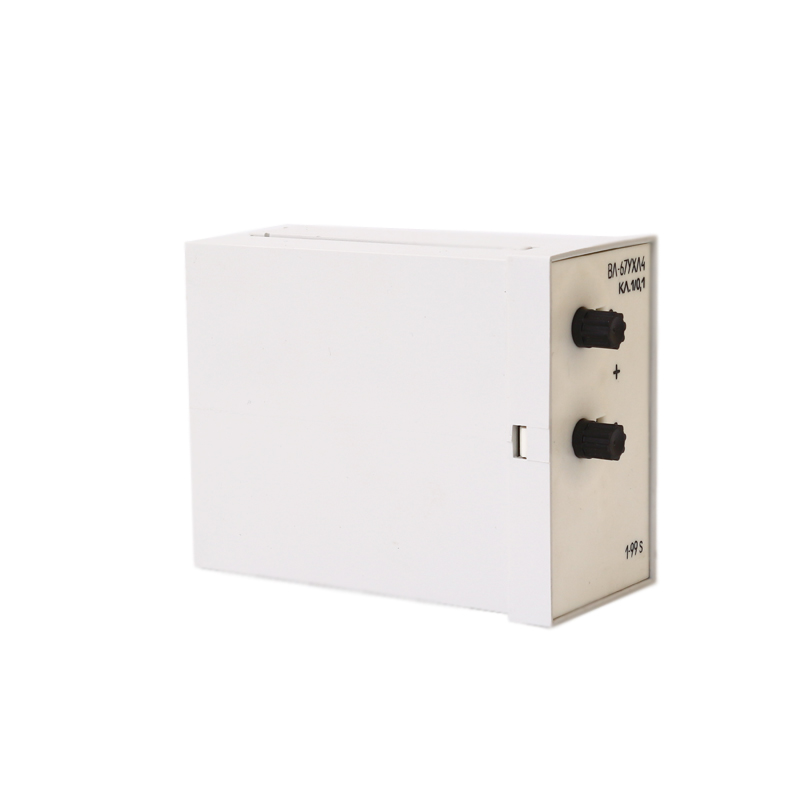

Реле времени ВЛ-63

Реле времени ВЛ-63 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Устройство и принцип действия

Схемы реле выполнены на полупроводниковых элементах с применением микросхем и содержат генератор импульсов высокой частоты, счетчик с переключаемым коэффициентом пересчета, узел установки исходного состояния, усилитель с релейным выходом и блок питания.

Блок питания служит для уменьшения входного напряжения до величины, необходимой для работы схемы. Генератор обеспечивает получение прямоугольных импульсов стабильной частоты и выполнен на трех инверторах с времязадающей RC-цепью.

Регулировка выдержек времени в реле, а также независимая регулировка длительностей импульса и паузы производятся плавно путем изменения частоты генераторов с помощью переменных резисторов времязадающей цепи. В реле ВЛ-63 выбор поддиапазона выдержек времени осуществляется ступенчато при помощи переключателя.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-63 являются:

• температура окружающего воздуха от -40 до +55 °С.
• относительная влажность окружающего воздуха, не более:
  • 80 % при температуре 25 ºС - для исполнения УХЛ4;
  • 98 % при температуре 25 ºС - для исполнения У3;
  • 98 % при температуре 35 ºС - для исполнений Т3 и О4.
• высота над уровнем моря - не более 2000 м.
• окружающая среда - взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
