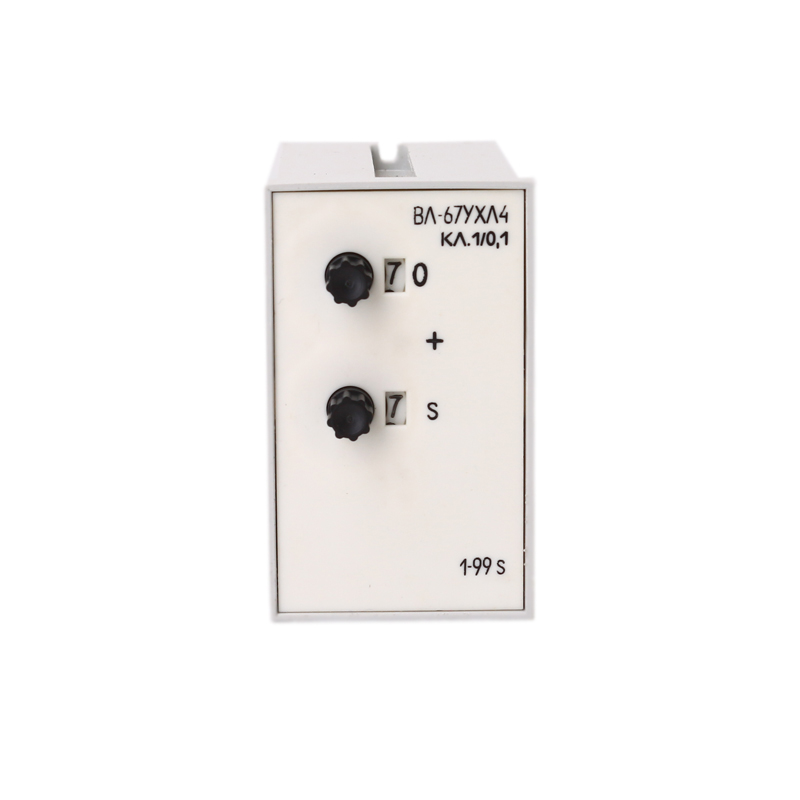

Реле времени ВЛ-67
Реле времени ВЛ-67 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Устройство и принцип действия
Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт и при помощи штепсельных втулок.
Схемы реле выполнены на полупроводниковых элементах с применением микросхем и содержат генератор импульсов высокой частоты, счетчик с переключаемым коэффициентом пересчета, узел установки исходного состояния, усилитель с релейным выходом и блок питания. Блок питания служит для уменьшения входного напряжения до величины, необходимой для работы схемы. Генератор обеспечивает получение прямоугольных импульсов стабильной частоты и выполнен на трех инверторах с времязадающей RC-цепью.
В реле выдержку времени устанавливают с помощью двух переключателей, которыми изменяется коэффициент пересчета импульсов. Напряжение питания 24 и 110 В подается на клеммы 1-2, а напряжение 220 В - на клеммы 2-7 через гасящие резисторы.
В реле ВЛ-67 выходной сигнал появляется одновременно с подачей напряжения питания и исчезает через установленное время (функция «Б»).
Эксплуатация
Оптимальными условиями для использования реле ВЛ-67 являются:
- температура окружающего воздуха от -40 до +55 °С.
- относительная влажность окружающего воздуха, не более:
- 80 % при температуре 25 ºС - для исполнения УХЛ4;
- 98 % при температуре 25 ºС - для исполнения У3;
- 98 % при температуре 35 ºС - для исполнений Т3 и О4.
- высота над уровнем моря - не более 2000 м.
- окружающая среда - взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ4, О4 |
| Нижний и верхний пределы уставок (по исполнениям) | 0,1-9,9; 1-99 с, мин, ч |
| Регулировка выдержки времени | ступенчатая |
| Количество делений шкалы с числовыми отметками | - |
| Дискретность переключения уставок, % от максимальной уставки | 1 |
| Класс точности | 1/0,1 |
| Приведенная погрешность, %, не более | 1 |
| Разброс, % | P ≤ ± 0,3 δ |
| Время повторной готовности, с, не менее | 0,3 |
| Время возврата, с, не более | 0,2 |
| Число и вид контактов | 1 замыкающий и 1 размыкающий контакты (1 ЗК и 1 РК) |
| Механическая износостойкость, циклов, не менее | 20⋅10 в 6 степени |
| Номинальное напряжение питания постоянного тока (по исполнениям), В | 24; 27; 110; 220 |
| Номинальное напряжение питания переменного тока частоты 50, 60 Гц (по исполнениям), В | 110; 220; 230; 240 |
| Пределы допустимых отклонений напряжения питания, %, не более | + 10; - 15 |
| Потребляемая мощность, Вт (В⋅А), не более | 4,5 |
| Длительно допустимая сила тока выходной цепи, А | 4 |
| Масса, кг, не более | 2,8 |
