Реле времени ВЛ-76М

Реле времени ВЛ-76М предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты.

Конструктивное исполнение

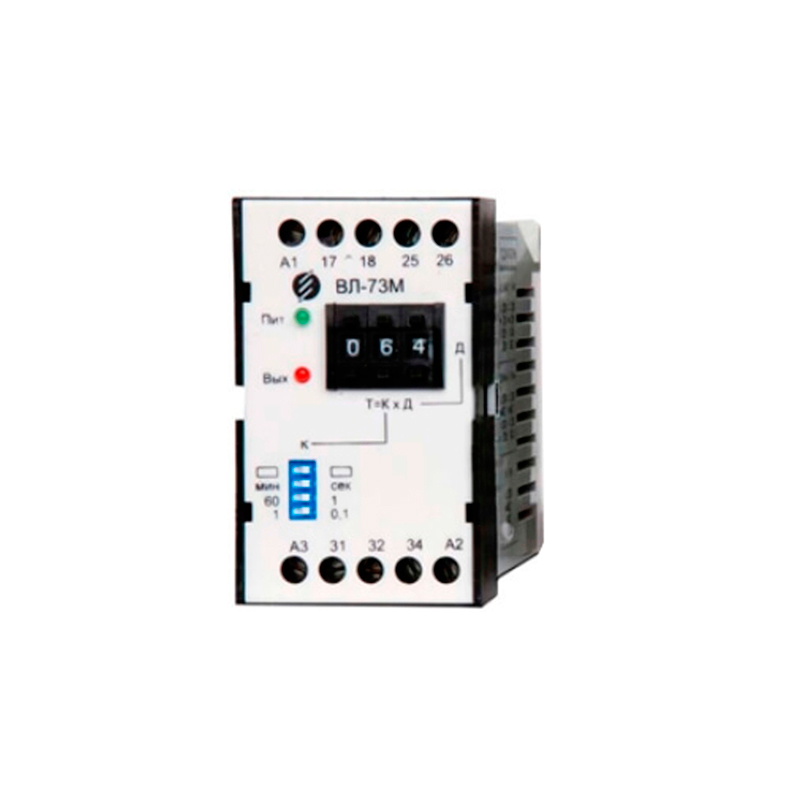

Конструктивно реле выполнены для выступающего монтажа с передним присоединением проводов под винт. Все элементы реле смонтированы в общем корпусе, состоящем из клеммной колодки (панели) и кожуха. На передней панели имеются переключатели диапазонов и декадные переключатели для выставления уставок.

Комплектность

В комплект поставки входит:

• реле ВЛ-76М - 1 шт.
• этикетка - 1 шт.
• руководство по эксплуатации - 1-3 экз. на партию, отправляемую в один адрес.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-76М являются:

• температура окружающего воздуха от -20 до +55 °С;
• относительная влажность окружающего воздуха не более:
  • 80 % при температуре 25 °С - для исполнения УХЛ,
  • 98 % при температуре 35 °С (без конденсации влаги) - для исполнения О;
• высота над уровнем моря - не более 2000 м;
• окружающая среда взрывобезопасная, не содержащая пыли (тем более токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• отсутствие дождя, инея, росы и солнечной радиации;
• вибрация мест крепления реле в диапазоне частот:
  • 10-60 Гц при ускорении до 19,6 м/с2 (2 g),
  • 60-100 Гц при ускорении до 9,8 м/с2 (1 g);
• воздействие по сети питания импульсных помех амплитудой, не превышающее двойную величину нормального напряжения питания и длительностью не более 10 мкс;
