Реле времени ВС-33

Реле времени ВС-33 предназначено для передачи команд из одной электрической цепи в другую с определенным, предварительно установленным, замедлением во времени и применяются в схемах автоматического управления в качестве комплектующих изделий.

Конструктивное исполнение

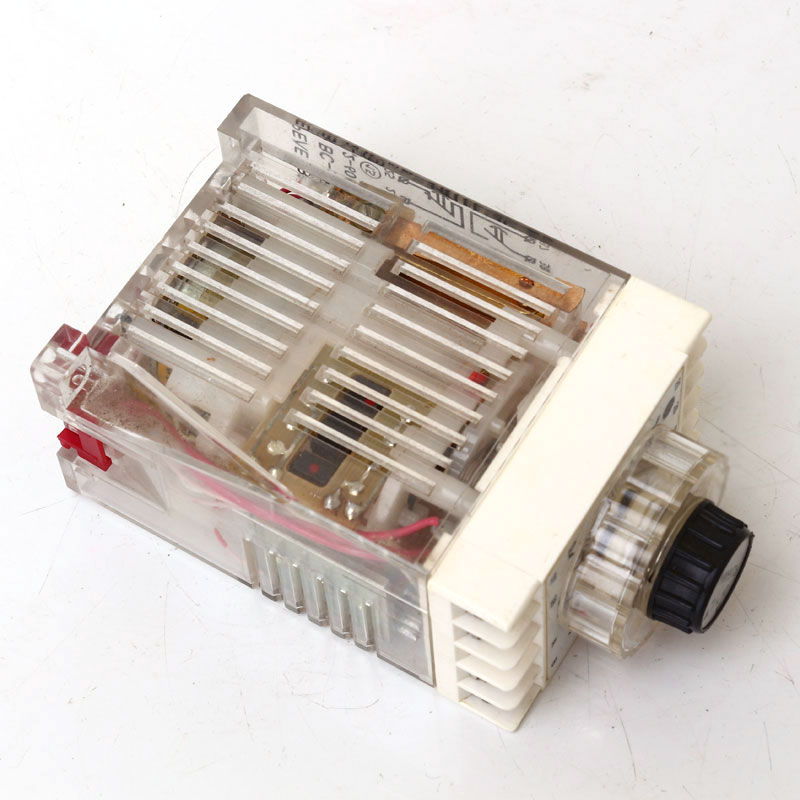

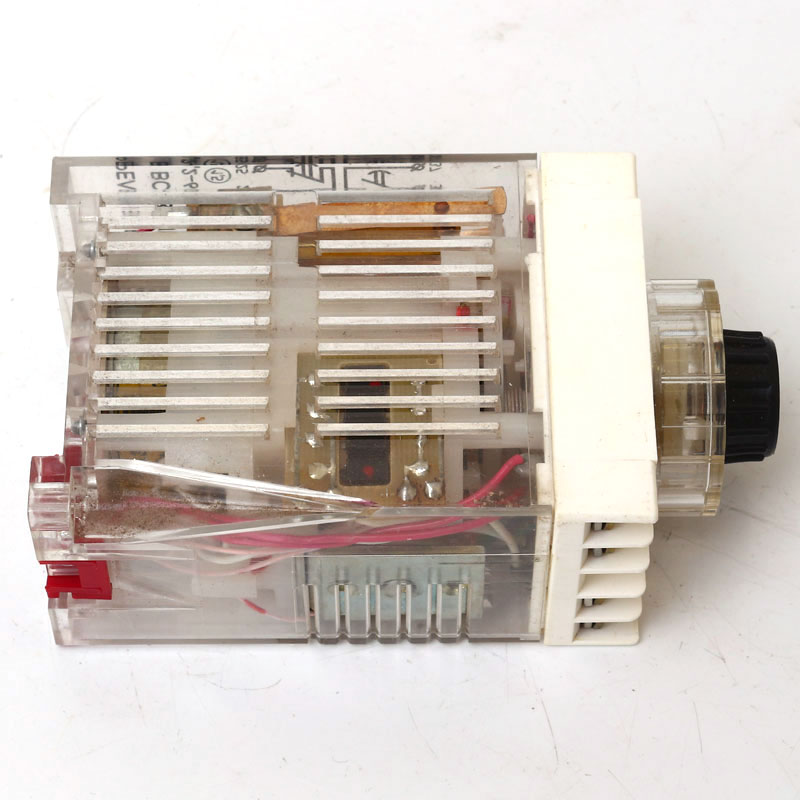

Реле времени ВС-33 - электромеханическое устройство с приводом от синхронного двигателя. Механизм реле укреплен на панели и закрывается кожухом.

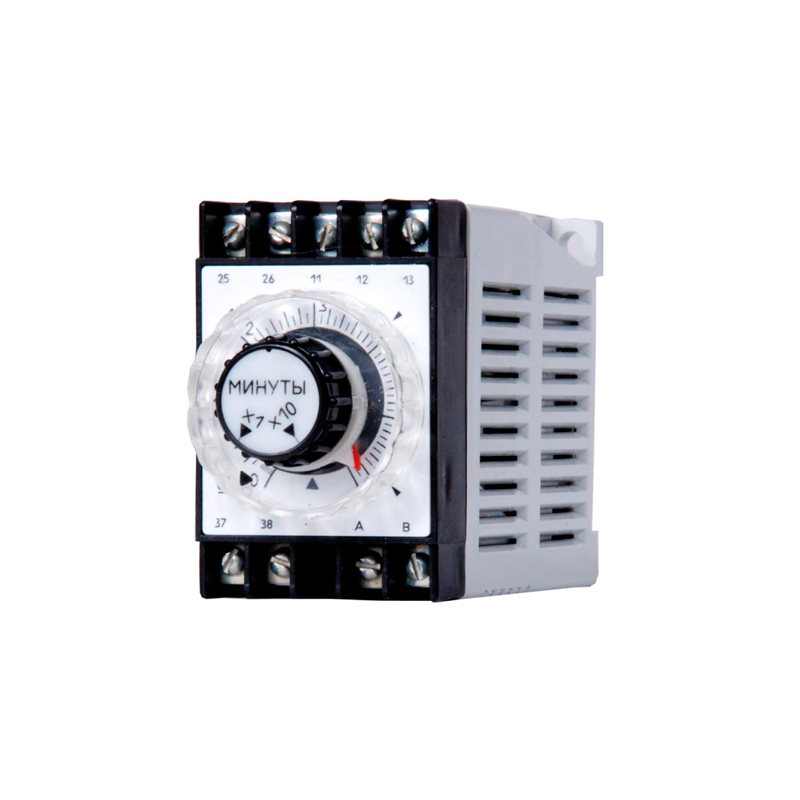

На панели реле имеются переключатель поддиапазона уставок, ручка установки выдержки времени и шкала отсчета выдержки времени. Шкала разбита на шесть оцифрованных делений, каждое из которых состоит из пяти больших делений.

Один оборот ручки соответствует одному большому делению шкалы. Точная установка выдержки времени производится совмещением треугольного индекса , нанесенного на верхней плоскости ручки, с нулевой меткой 0 шкалы . Для установки выдержки времени, имеющей значение, соответствующее 0,25; 0,50; 0,75 большого деления, вокруг ручки на шкале нанесены метки ∇, с которыми совмещается треугольный индекс ручки.

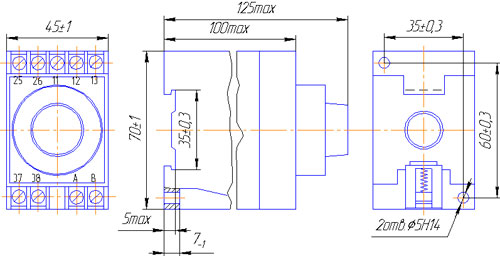

Рисунок 1. Габаритные размеры реле ВС-33

Модификации

Реле изготавливаются в двух конструктивных исполнениях:

• ВС-33-1 - выступающее исполнение с передним присоединением проводов;
• ВС-33-2 - утопленное исполнение с задним присоединением проводов.

Условия эксплуатации

Оптимальными условиями для использования реле ВС-33 являются:

• температура окружающего воздуха от минус 10 до плюс 55°С;
• относительная влажность окружающего воздуха, не более:
  • для исполнения УХЛ - 80 % при температуре 25°С;
  • для исполнения О - 98 % при температуре 35°С;
• воздействие ударных нагрузок при ускорении до 29,43 м/с² (3g) и длительности удара от 2 до 20 мс;
• вибрация мест крепления реле с частотой до 100 Гц с максимальным ускорением 19,62 м/с² (2g);
• высота над уровнем моря не более 2000 м;
• окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
• рабочее положение в пространстве - произвольное.
