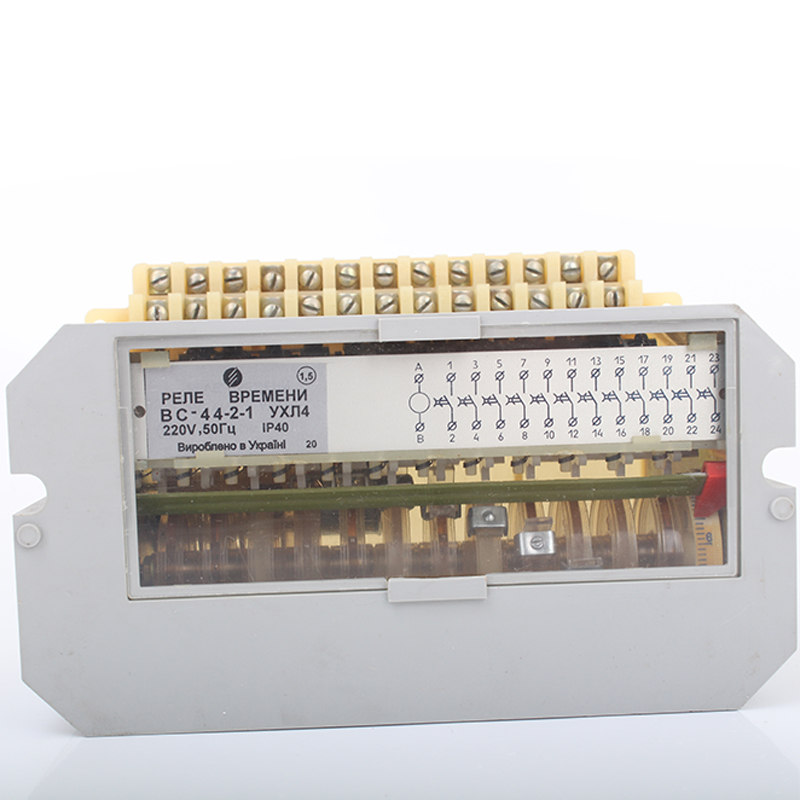

Реле времени ВС-44
Реле времени ВС-44 предназначено для передачи команд из одной электрической цепи в другую, по предварительно установленной программе по замкнутому повторяющемуся циклу и применяются в схемах автоматического управления в качестве комплектующих изделий.
Модификации
Реле изготавливаются в четырех конструктивных исполнениях:
- ВС-44-1 - с дистанционным пуском и автоматической остановкой в конце каждого цикла (с промежуточным электромагнитным реле) и одиннадцатью выходными цепями;
- ВС-44-2 - с пуском при подаче напряжения питания, непрерывно повторяющимися циклами и остановкой при снятии напряжения питания (без промежуточного электромагнитного реле) и двенадцатью выходными цепями;
- ВС-44-3 - с дистанционным пуском и автоматической остановкой в конце каждого цикла (с промежуточным электромагнитным реле) и шестью выходными цепями;
- ВС-44-4 - с пуском при подаче напряжения питания, непрерывно повторяющимися циклами и остановкой при снятии напряжения питания (без промежуточного электромагнитного реле) и семью выходными цепями.
Конструктивное исполнение

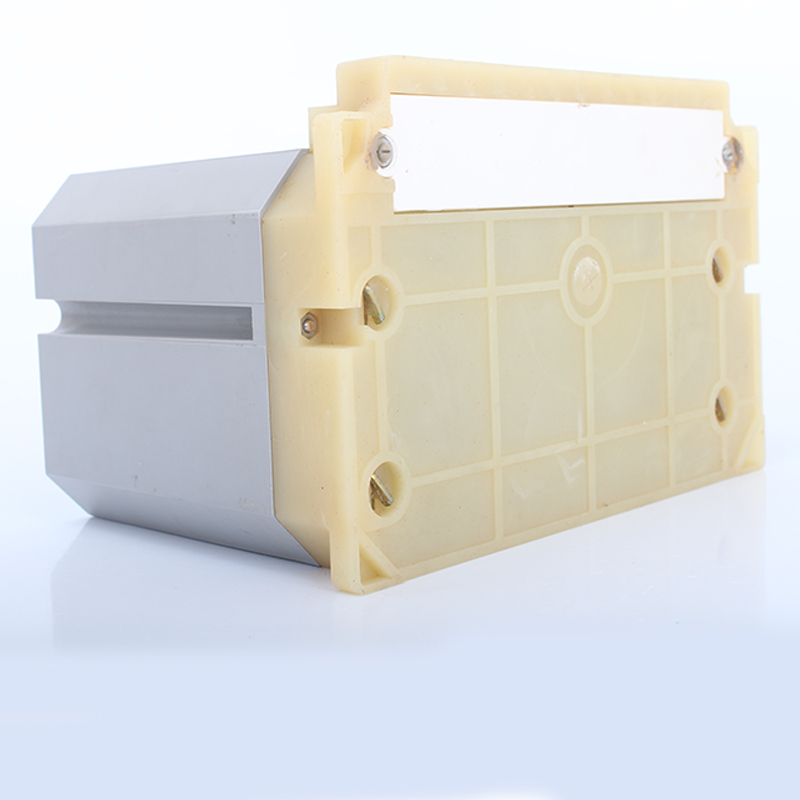

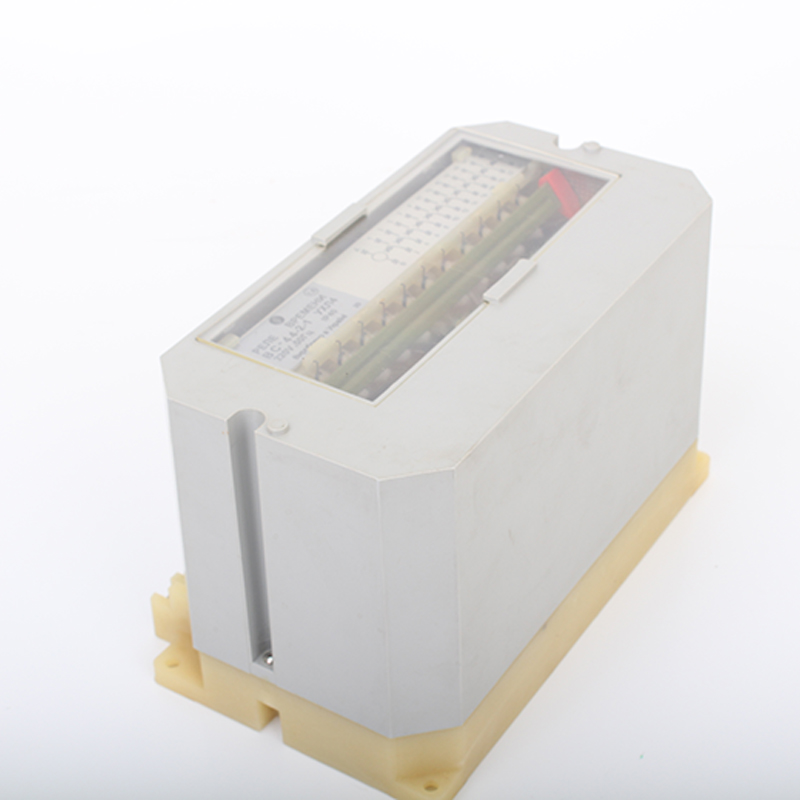

Реле ВС-44 - электромеханическое устройство с приводом от синхронного электродвигателя. Механизм реле укреплен на пластмассовом основании и закрыт кожухом. Шкала, расположенная на главном валу реле, оцифрована в процентах (один полный оборот шкалы соответствует одному циклу и равен 100 %). Цена деления шкалы -1 %. Установка программы выдержек времени обеспечивается по шкале в диапазоне от 4 до 100 %.

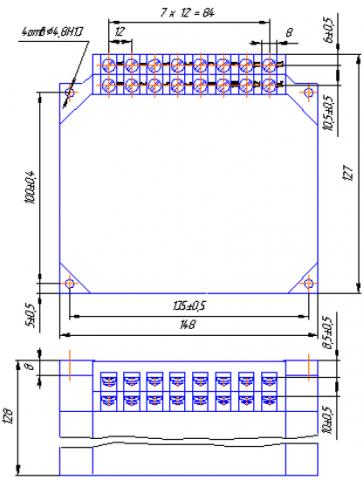

Рисунок 1. Габаритные размеры реле ВС-44
Условия эксплуатации
Оптимальными условиями для использования реле времени являются:
- температура окружающего воздуха :
- для исполнения УХЛ - от -20 до +55°С;
- для исполнения О - от -10 до +55°С;
- относительная влажность окружающего воздуха:
- для исполнения УХЛ - до 80 % при температуре 25°С;
- для исполнения О - до 98 % при температуре 35°С;
- воздействие ударных нагрузок при ускорении до 78,4 м/с2 (8g) и длительности удара от 2 до 15 мс;
- вибрация мест крепления реле с частотой до 60 Гц с максимальным ускорением 19,6м/с2 (2g);
- высота над уровнем моря не более 2 000 м;
- рабочее положение - на вертикальной плоскости (допускается отклонение от рабочего положения не более 5° в любую сторону).
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания переменного тока, В (частоты 50 Гц) | 12, 24, 40, 110, 220, 230, 240 |
| Номинальное напряжение питания переменного тока, В (частоты 60 Гц) | 110, 220, 230, 240 |
| Допустимые колебания напряжения питания от номинального значения для исполнения УХЛ при температуре окружающего воздуха до 40 ºС | от 0,85 до 1,1 |
| Допустимые колебания напряжения питания от номинального значения для исполнения УХЛ при температуре окружающего воздуха свыше 40 ºС | от 0,85 до 1,05 |
| Допустимые колебания напряжения питания от номинального значения для исполнения О | от 0,95 до 1,05 |
| Потребляемая мощность реле ВС-44-1; ВС-44-3, В⋅А | 8 |
| Потребляемая мощность реле ВС-44-2; ВС-44-4, В⋅А | 5 |
| Количество замыкающих контактов ВС-44-1 | 11 |
| Количество замыкающих контактов ВС-44-2 | 12 |
| Количество замыкающих контактов ВС-44-3 | 6 |
| Количество замыкающих контактов ВС-44-4 | 7 |
| Длительно допустимый ток через контакты, А | 4 |
| Минимальный коммутируемый ток, мА | 40 |
| Напряжение коммутируемых цепей постоянного тока, В | от 12 до 220 |
| Напряжение коммутируемых цепей переменного тока, В | от 12 до 380 |
| Максимальный ток включения, А | 12 |
| Категория применения | АС -11; ДС -11 |
| Минимальное время команды (время замкнутого или разомкнутого состояния электрического контакта), % от длительности цикла | 7 |
| Масса реле ВС-44-1 | 1,8 |
| Масса реле ВС-44-2 | 1,7 |
| Масса реле ВС-44-3 | 1,4 |
| Масса реле ВС-44-4 | 1,3 |
