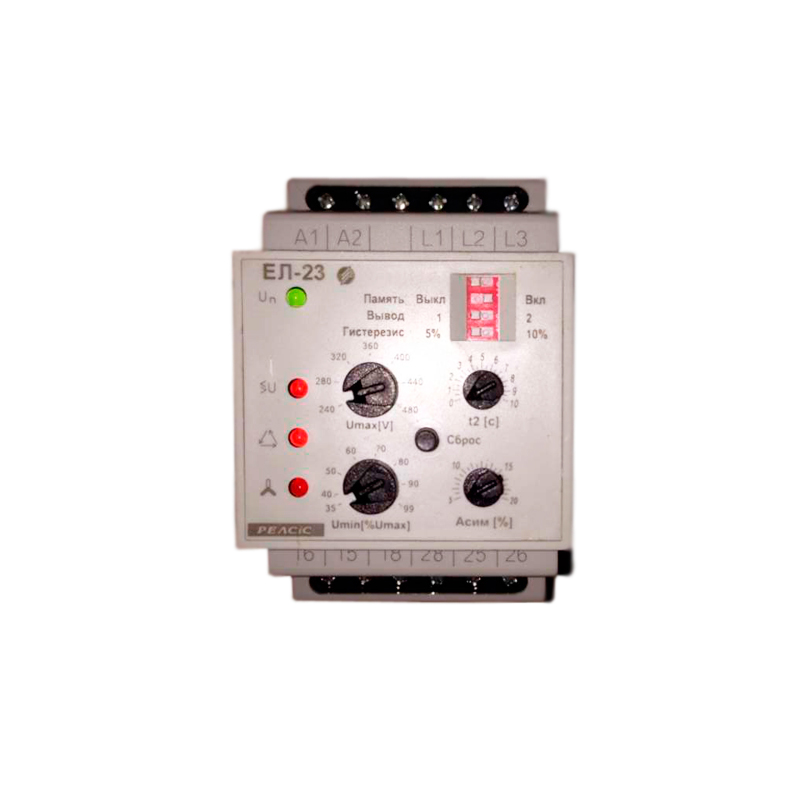

Реле защиты трехфазной сети ЕЛ-23Н

Под заказ

Производитель:

Описание
Характеристики
Отзывы

Реле защиты трехфазной сети ЕЛ-23Н предназначено для контроля:

величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/230 В) или 280-480 В (система 3х400 В);
асимметрии фаз;
последовательности фаз;
пропадания фаз.

Особенности

Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.
Функция «Память» - для возвращения из ошибочного в нормальный режим необходимо нажать кнопку «Сброс» на лицевой панели реле.
2 выходных реле, с возможностью выбора функции второго реле (независимо/параллельно).
Устройство устойчиво к индукционному напряжению от вращающегося оборудования, подключенного ко второй фазе.

Технические характеристики
Параметр	Значение
Контролируемое напряжение, В	3х400/230
Контролирующие клеммы	L1, L2, L3, N
Верхний порог Umax, В	160–276
Нижний порог Umin	30-99% Umax
Гистерезис (настраиваемый), %	5 или 10
Асимметрия, %	5-20
Временная задержка t1, с	0,2
Временная задержка t2 (настраиваемая), с	0 - 10
Гальванически изолированное питание от напряжения переменного тока	400, 220, 24 В;
Гальванически изолированное питание от напряжения постоянного тока	24 В
Допустимые отклонения питающего напряжения	24 В
Клеммы питания	А1, А2
Потребляемая мощность, не более	4,5 ВА
Погрешность установки уставок	5%
Разброс	не более 1%
Погрешность при изменения температуры на 1°С	0,1%
Допуск граничных значений	5%
Количество и род выходных контактов	2 переключающих
Номинальный ток контактов (АС-1)	16 А
Замыкаемая мощность	4000 ВА (АС-1) / 384 Вт (DC)
Замыкаемое напряжение	250 В (АС1) / 24 В (DC)
Механическая износостойкость	3×10 в 7 степени циклов
Коммутационная износостойкость	0,7×10 в 5 степени циклов
Крепление на DIN-рейку	EN-60715
Габаритные размеры	90х52х65 мм
Масса	239 грамм
Степень защиты оболочки	IP-40
