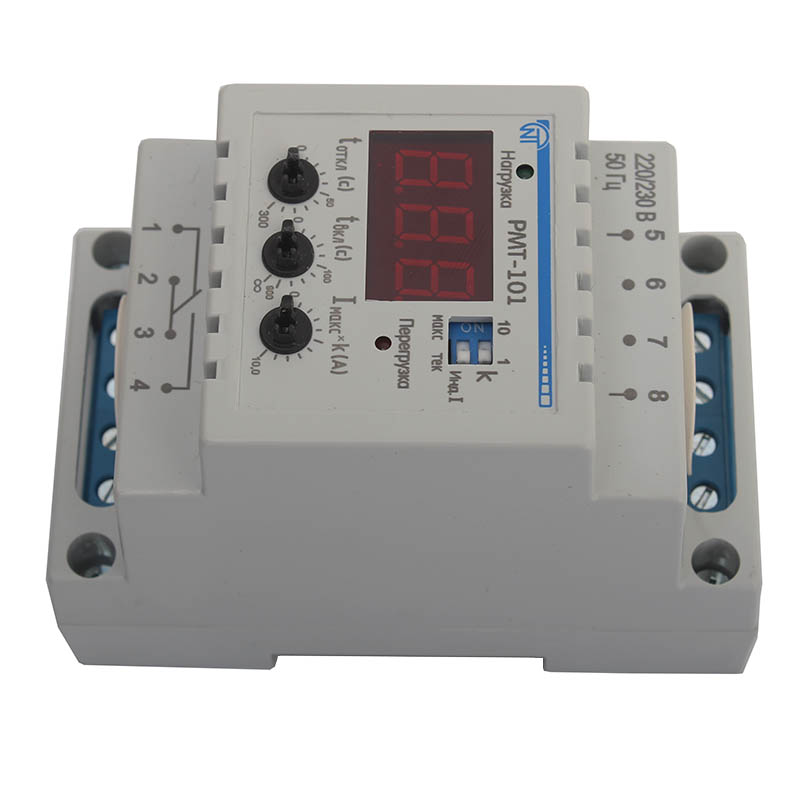

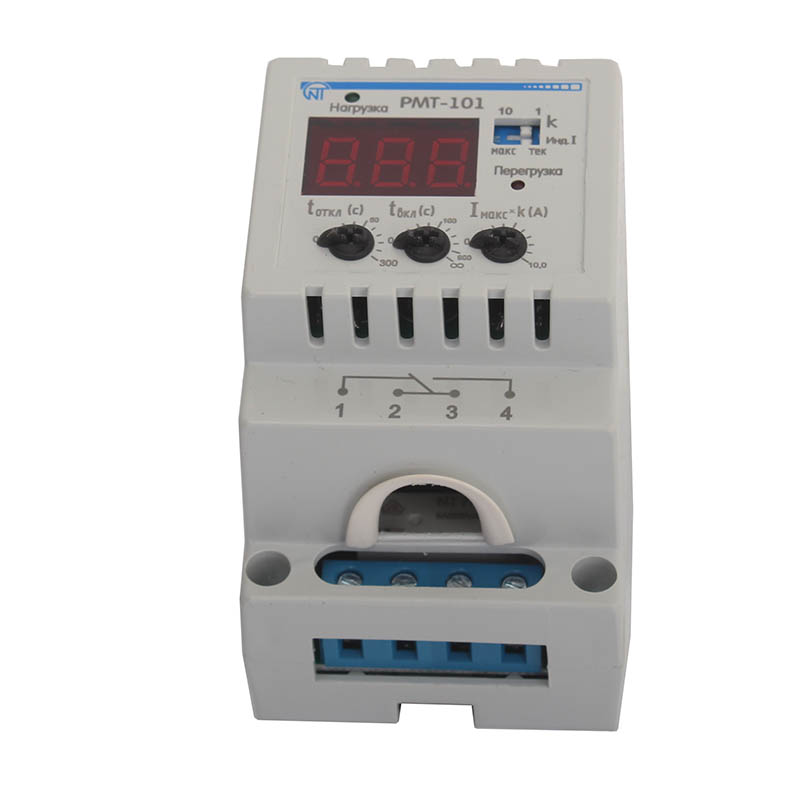

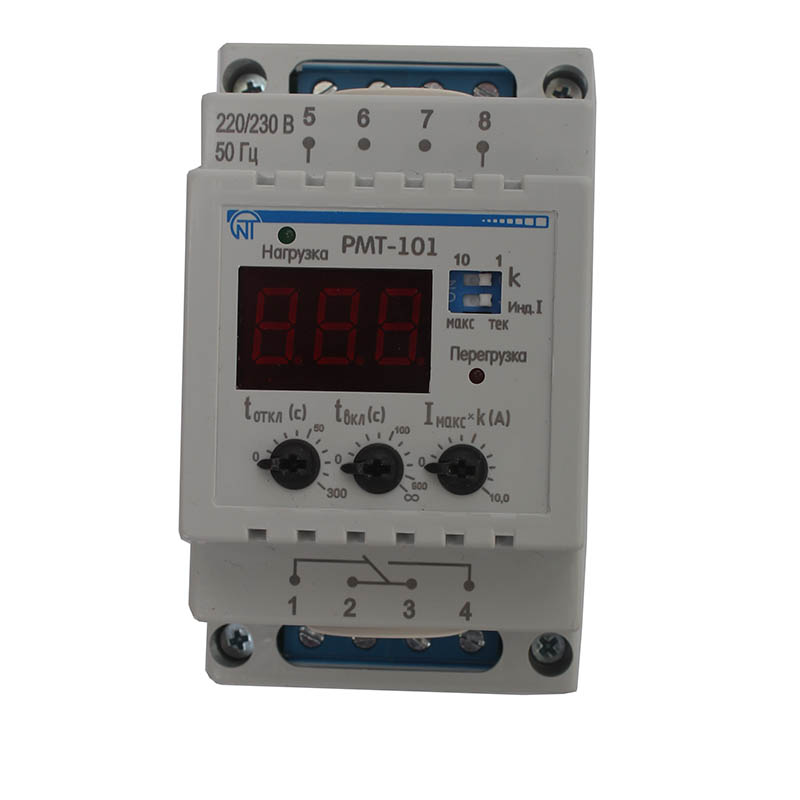

РМТ-101 реле максимального тока
Реле максимального тока РМТ-101 предназначено для измерения и постоянного контроля действующего значения тока однофазной нагрузки.
Комплектация
- Реле РМТ-101 - 1 шт,
- Паспорт - 1 экз.
Принцип действия
Устройство выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимального тока. При мощности нагрузки до 1,75 кВА нагрузка подключается непосредственно через РМТ-101. При мощности нагрузки, превышающей 1,75 кВА (но не более 20 кВА), нагрузка подключается через магнитный пускатель (МП) соответствующей мощности (МП в комплект не входит). Пороги максимального тока, времени задержки отключения и времени автоматического повторного включения (АПВ) задает пользователь с помощью ручек и переключателей, вынесенных на лицевую панель изделия.
Реле тока РМТ-101 подключается без разрыва электрической цепи. Для измерения тока используется встроенный трансформатор тока. Изделие отображает значение тока и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.
| Параметр | Значение |
|---|---|
| Номинальное переменное однофазное напряжение питания, В | 220/230 |
| Частота сети , Гц | 47 - 53 |
| Диапазон измерения тока, А | 0 - 100 |
| Точность измерения тока, не хуже, % | 1 |
| Диапазон регулирования значения максимального тока (k =1 ; I макс, А) | 0- 10 |
| Диапазон регулирования значения максимального тока (k = 10; I макс, А) | ±0,1 |
| Абсолютная погрешность измерения тока , не более, А (k =1 ; I макс, А) | 0-99,9 |
| Абсолютная погрешность измерения тока , не более, А (k = 10; I макс, А) | ± 1 |
| Диапазон регулирования по t вкл , с | 0 - 900, ∞ |
| Диапазон регулирования по t откл , с | 0 - 300 |
| Время готовности, не более , с | 0,8 |
| Максимальный коммутируемый ток (активной нагрузки) , А | 8 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 130 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 300 |
| Максимально е допустимое напряжение , не более, В | 400 |
| Мощность потребления ( при неподключенной нагрузке ) , Вт | до 3,5 |
| Габаритные размеры, мм | 90х52,6х69,1 |
| Масса, кг | 0,200 |
