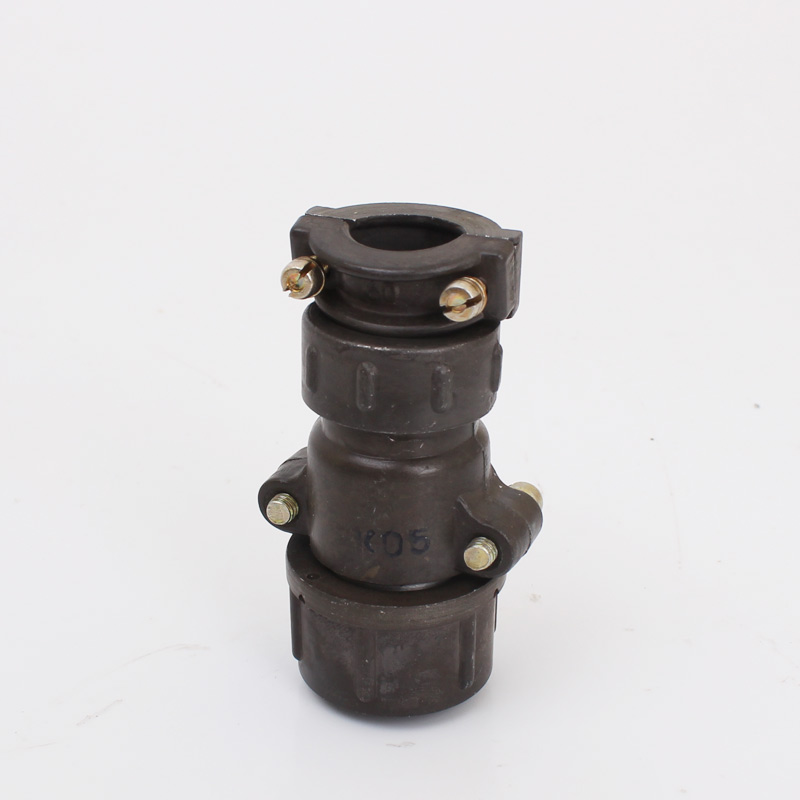

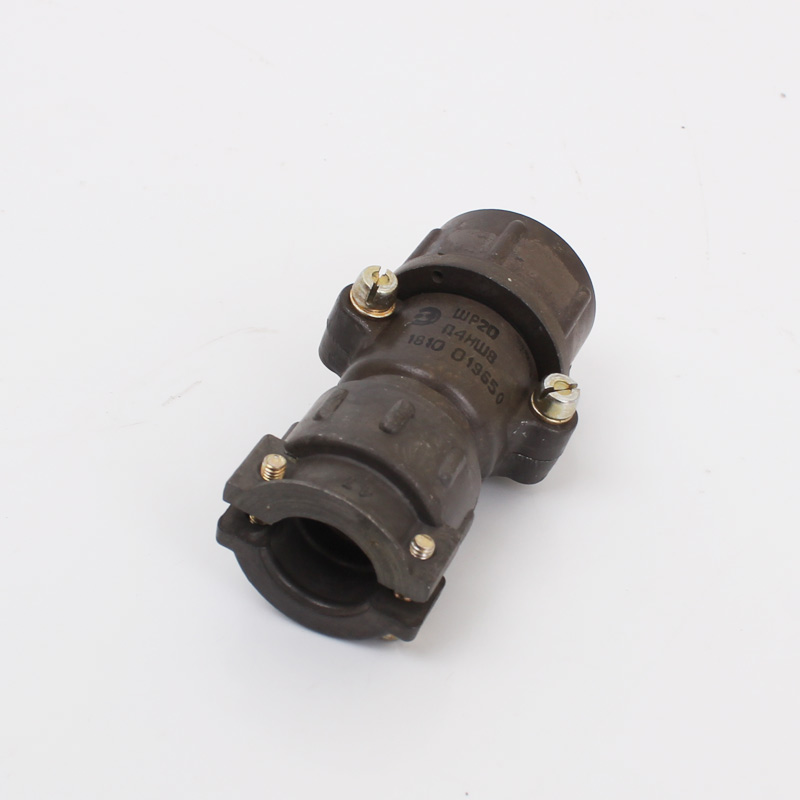

Розетка ШР20П4НШ8

Под заказ

Производитель:

Документация:

Розетка ШР20П4НШ8 применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Структура условного обозначения

Розетки маркируются так: ШР20П4НШ8, где:

ШР - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение:
- для приборной части:
  - П - без патрубка;
  - ПК - с прямым патрубком;
  - СК - с угловым патрубком;
- для кабельной части:
  - П - с прямым патрубком;
  - У - с угловым патрубком;
4 - количество контактов;
- Н - вид гайки патрубка:
- Э - для экранированного кабеля;
- Н - для неэкранированного кабеля;
Ш - вид контактов:
- для приборной части:
  - Г - розетка,
  - Ш - вилка;
- для кабельной части:
  - Ш - розетка,
  - Г - вилка;
8 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

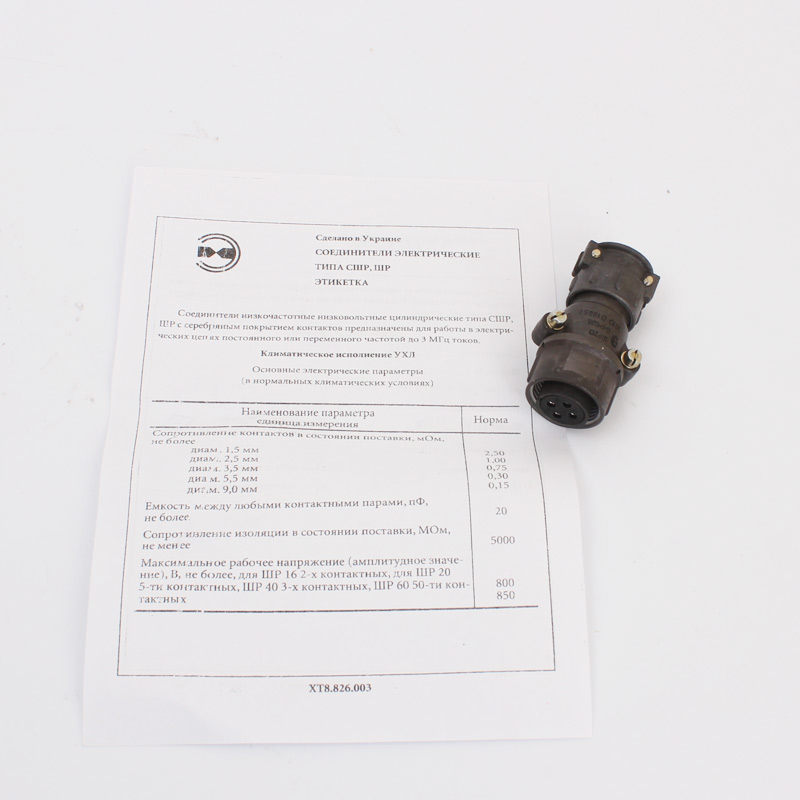

Сопротивление контактов в состоянии поставки, мОм, не более
диам. 1,5 мм	2,50
диам. 2,5 мм	1
диам. 3,5 мм	0,75
диам. 5,5 мм	0,30
диам. 9 мм	0,15
Емкость между любыми контактными парами, пФ, не более	20
Сопротивление изоляции в состоянии поставки, МОм, не менее	5000
Максимальное рабочее напряжение, В, не более	800 / 850
