Рубильники В1000, Р1000, П1000

Выключатели, разъединители и переключатели серий В1000, Р1000, П1000 для пропускания номинальной силы тока от 700 до 5000 А и нечастых (до шести в час) оперативных коммутаций электрических цепей при на­пряжении до 320 V постоянного и 380 V переменного тока частотой 50 и 60 Нz.

Аппараты, не имеющие дугогасительных контактов, применяются только для коммутирования обесточенных цепей. Аппараты, снабженные дугогасительными контактами, допускают включение и отключение цепей под нагрузкой.

Устройство и работа

Рубильники серии В1000, Р1000, П1000 состоят из следующих основных частей:

• главных контактов;
• дугогасительных контактов (в исполнении с дугогасительными контактами);
• контактов вспомогательной цепи (в исполнении с контактами вспомогательной цепи);
• привода (центральная рукоятка или привод от маховика);
• оболочки (в исполнении с оболочкой).

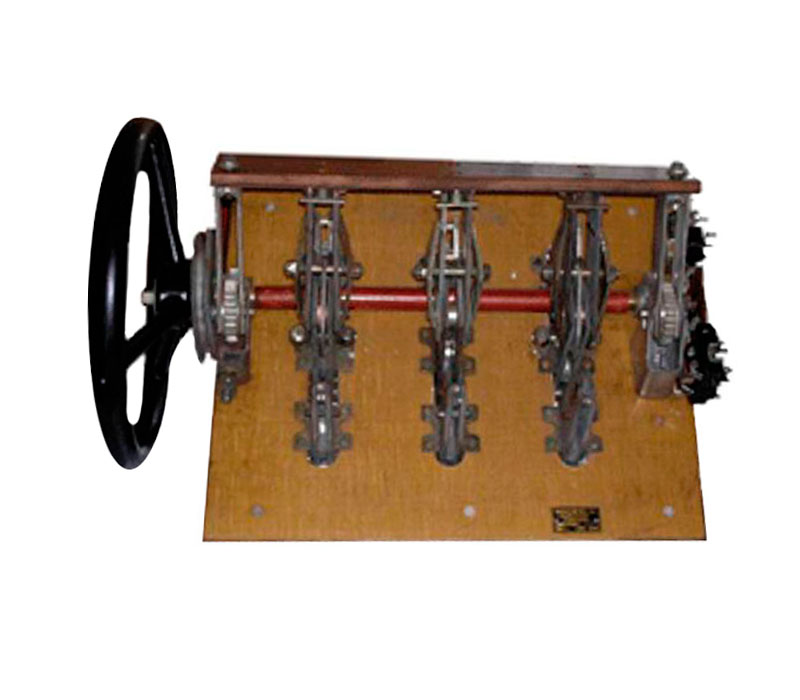

Управление аппаратом с приводом от маховика производится поворотом вала, пропущенного вдоль плиты аппарата между шарнирными и контактными стойками. Посредством цилиндрических зубчатых колес и рычагов вал приводит в движение траверсу с контактными ножами. Подшипники приводного вала установлены непосредственно на плите аппарата.

В аппарате брызгозащищенного исполнения маховик с подшипником, розеткой, отрезком вала и коммутирующее устройство с приводным валом монтируются отдельно и сочленяются посредством «плавающей» муфты.

Стрелка на маховике указывает коммутационные положения аппарата. Как и центральная рукоятка, маховик имеет замок для предотвращения самопроизвольного изменения аппаратом коммутационного положения. Замок состоит из стопора 2 с ручкой 4 и пружины 3, смонтированных во втулке 1, запрессованной в спицу маховика. Розетка 5 имеет пазы по числу коммутационных положений аппарата. Чтобы запереть маховик, необходимо нажать ручку 4 и повернуть ее на 90° по часовой стрелке. При этом стопор 2 войдет в паз розетки, а штифт 6, перемещающийся в фасонной прорези стенок втулки, зафиксирует это положение. Для освобождения маховика указанные операции производятся в обратном порядке.

Условия эксплуатации

Аппараты рассчитаны на продолжительный, повторно-кратковре­менный и кратковременный режимы работ при следующих условиях:

• температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М; от минус 40 до плюс 45 °С для исполнения ОМ;
• относительная влажность воздуха (95±3) % при температуре (40±2) °С без конденсации влаги;
• допускаются длительная вибрация и ударные сотрясения;
• длительные наклоны и качка до 45° от вертикали в любом на­правлении;
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры аппаратов до недопустимых пределов, а также агрессивных газов и паров в концентрациях, раз­рушающих металлы и изоляцию.
