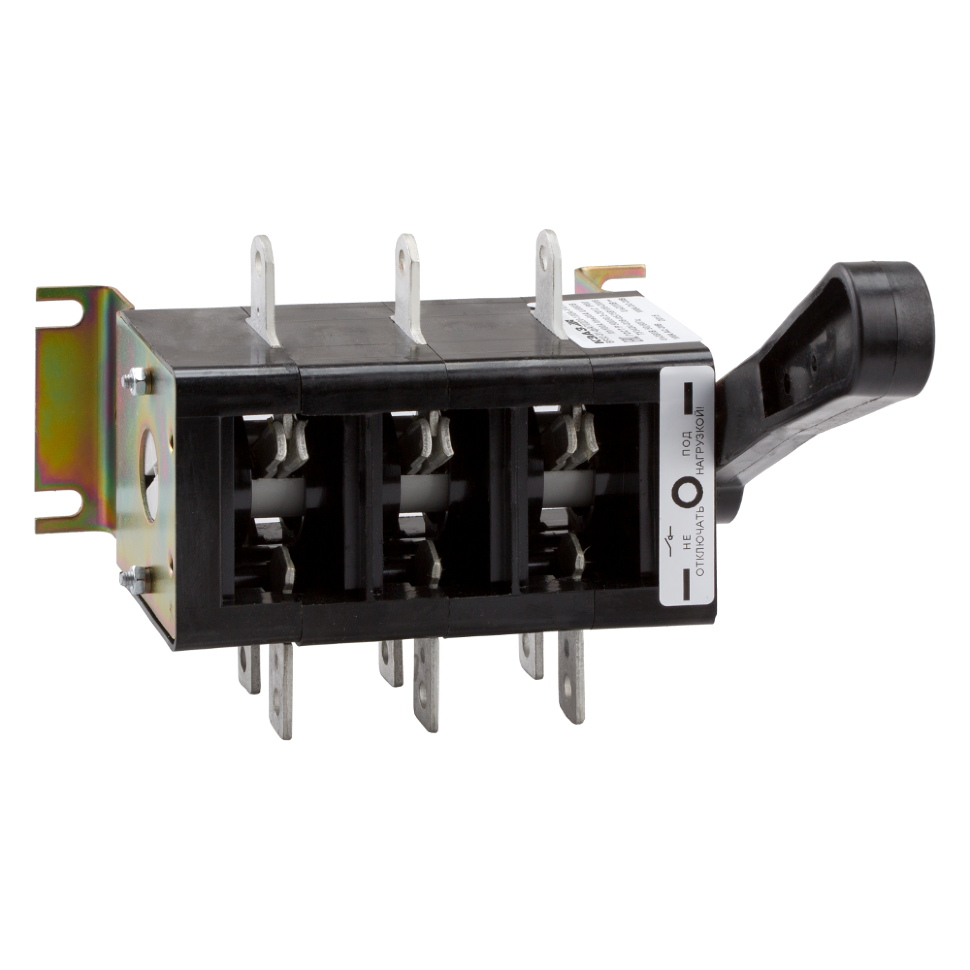

Рубильники ВР32-31, ВР32-35, ВР32-37, ВР32-39

Рубильники ВР32-31, ВР32-35, ВР32-37, ВР32-39 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Условия эксплуатации ВР32

• Температура окружающей среды от -60 до +40°С;
• Высота установки над уровнем моря не более 2000 м;
• Степень загрязнения окружающей среды - 3;
• Режим работы - продолжительный.

Структура условного обозначения выключателя-разъединителя ВР32

ВР32- ХХ Х Х Х Х Х Х – ХХ ХХХХ

1. ВР - вид аппарата;
2. 32 - номер серии;
3. ХХ - номинальный ток (31 -100 А, 35 - 250 А, 37 - 400 А, 39 - 630 А);
4. Х - условное обозначение съемности рукоятки (А - несъемная, В - съемная);
5. Х - число полюсов и число направлений (1 - однополюсный выключатель-разъединитель на одно направление, 2 - двухполюсный выключатель-разъединитель на одно направление, 3 - трехполюсный выключатель-разъединитель на одно направление, 5 - однополюсный выключатель-разъединитель на два направления, 6 - двухполюсный выключатель-разъединитель на два направления, 7 - трехполюсный выключатель-разъединитель на два направления);
6. Х - наличие или отсутствие дугогасительных камер (0 - отсутствие дугогасительных камер, 1 - наличие дугогасительных камер);
7. Х - расположение плоскости присоединения внешних зажимов контактных выводов:
   (1 - параллельно плоскости монтажа, 2 - перпендикулярно плоскости монтажа, 3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа, 4 - комбинированное: ввод перпендикулярно, &вывод параллельно плоскости монтажа);
8. Х - вид рукоятки ручного привода (0 - без рукоятки, 2 - боковая рукоятка, 4 - передняя смещенная рукоятка, 5 - боковая смещенная рукоятка);
9. Х - наличие или отсутствие вспомогательных контактов:
   (0- без вспомогательных контактов, 1 - со вспомогательными контактами);
10. ХХ - степень защиты рукоятки со стороны привода (00 - IРОО, 32 - IР32);
11. Х3 - климатическое исполнение (УХЛ, Т) и категория размещения (3) по ГОСТ 15150.
