Сепаратор магнитный ФММ22

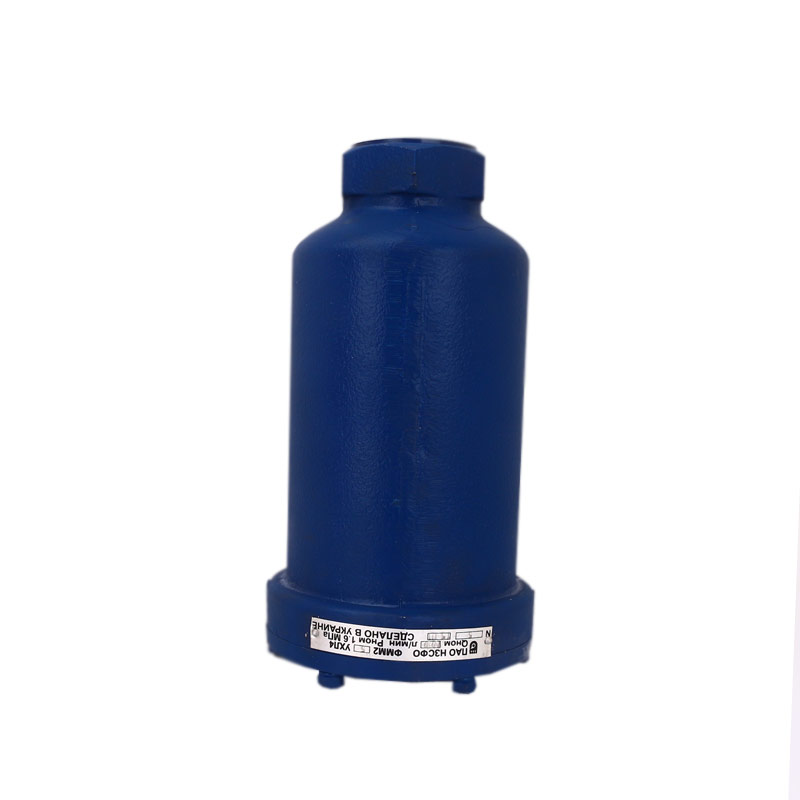

Сепаратор магнитный ФММ22 предназначен для комплектации металлорежущих станков, кузнечно-прессового и другого оборудования.
Устройство и принцип действия
Загрязнённая жидкость поступает в сепаратор через входное отверстие и попадает в полость между магнитным патроном и пружинными элементами. Магнитные частицы осаждаются на магнитном патроне, и далее жидкость, проходя через зазоры в пружинных элементах, дополнительно очищается от немагнитных и остаточных магнитных частиц и поступает в выходное отверстие сепаратора.
Применение магнитного сепаратора ФММ22 даёт возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости.
| Наименование | Значение |
| А, не более | 60 |
| В, не более | 73 |
| D, не более | 60 |
| H, не более | 190 |
| H1, не более | 133 |
| L, не более | 95 |
| S, не более | 36 |
| d | M24х1,5-6H |

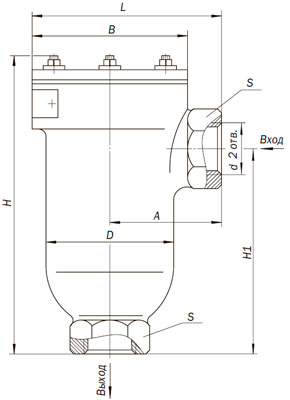

Рис.1. Схема сепаратора магнитного ФММ22
Эксплуатация
Сепараторы ФММ22 обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смеси минеральных масел с керосином), кинематической вязкостью от 1 до 75 мм 2 /с (сСт) при температуре от +1 0 ° до +50°С и температуре окружающей среды от +1°С до +40°С.
Климатическое исполнение и категория размещения магнитных очистительных сепараторов в страны с умеренным и холодным климатом УХЛ4, в страны с тропическим климатом О4.1
| Параметр | Значение |
|---|---|
| Номинальное давление, МПа | 1,6 |
| Номинальный расход, л/мин, не менее | 12,5 |
| Условный проход, D y , мм | 20 |
| Степень очистки при однократном пропускании жидкости через сепаратор, %, не менее | 73 |
| Степень очистки при многократном пропускании жидкости через сепаратор , %, не менее | 88 |
| Перепад давлений на магнитном очистительном сепараторе при номинальном расходе, МПа, не более | 0,025 |
| Масса, кг, не более | 1,7 |
