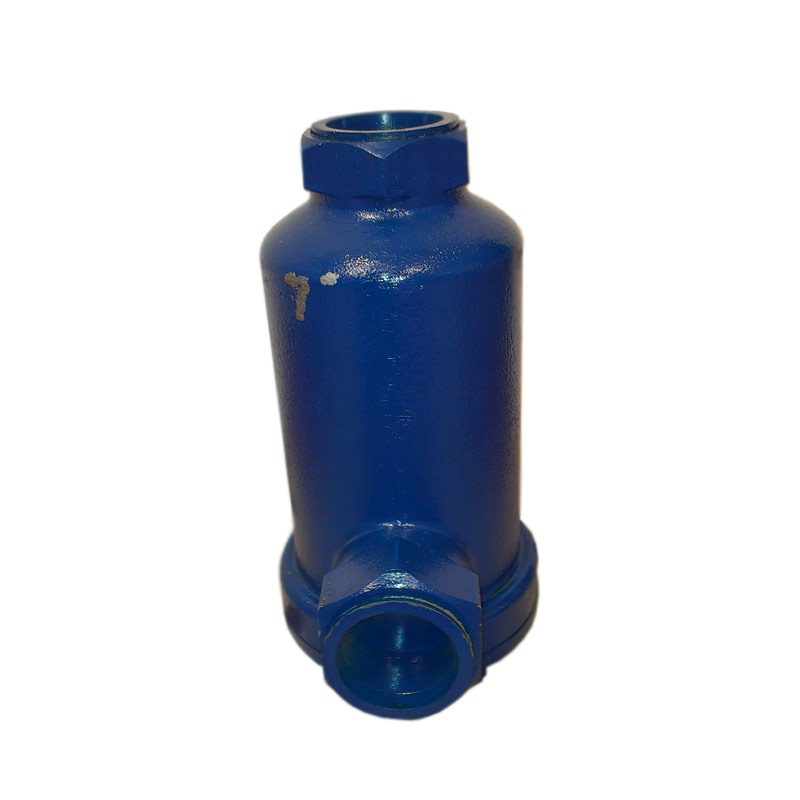

Сепаратор магнитный ФММ23
Сепаратор магнитный ФММ23 предназначен для комплектации металлорежущих станков, кузнечно-прессового и другого оборудования.
Устройство и принцип действия
Загрязнённая жидкость поступает в сепаратор через входное отверстие и попадает в полость между магнитным патроном и пружинными элементами. Магнитные частицы осаждаются на магнитном патроне, и далее жидкость, проходя через зазоры в пружинных элементах, дополнительно очищается от немагнитных и остаточных магнитных частиц и поступает в выходное отверстие сепаратора.
Применение магнитного сепаратора ФММ23 даёт возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости.
| Наименование | Значение |
| А, не более | 70 |
| В, не более | 100 |
| D, не более | 80 |
| H, не более | 220 |
| H1, не более | 160 |
| L, не более | 120 |
| S, не более | 46 |
| d | M33х2-6H |

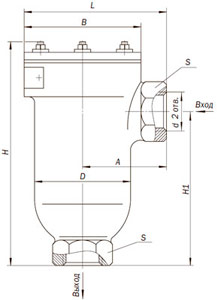

Рис.1. Схема сепаратора магнитного ФММ23
Эксплуатация
Сепараторы ФММ23 обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смеси минеральных масел с керосином), кинематической вязкостью от 1 до 75 мм 2 /с (сСт) при температуре от +10° до +50°С и температуре окружающей среды от +1°С до +40°С.
Климатическое исполнение и категория размещения магнитных очистительных сепараторов в страны с умеренным и холодным климатом УХЛ4, в страны с тропическим климатом О4.1
| Параметр | Значение |
|---|---|
| Номинальное давление, МПа | 1,6 |
| Номинальный расход, л/мин, не менее | 25 |
| Условный проход, Dy, мм | 25 |
| Степень очистки при однократном пропускании жидкости через сепаратор, %, не менее | 73 |
| Степень очистки при многократном пропускании жидкости через сепаратор , %, не менее | 88 |
| Перепад давлений на магнитном очистительном сепараторе при номинальном расходе, МПа, не более | 0,025 |
| Масса, кг, не более | 3,0 |
