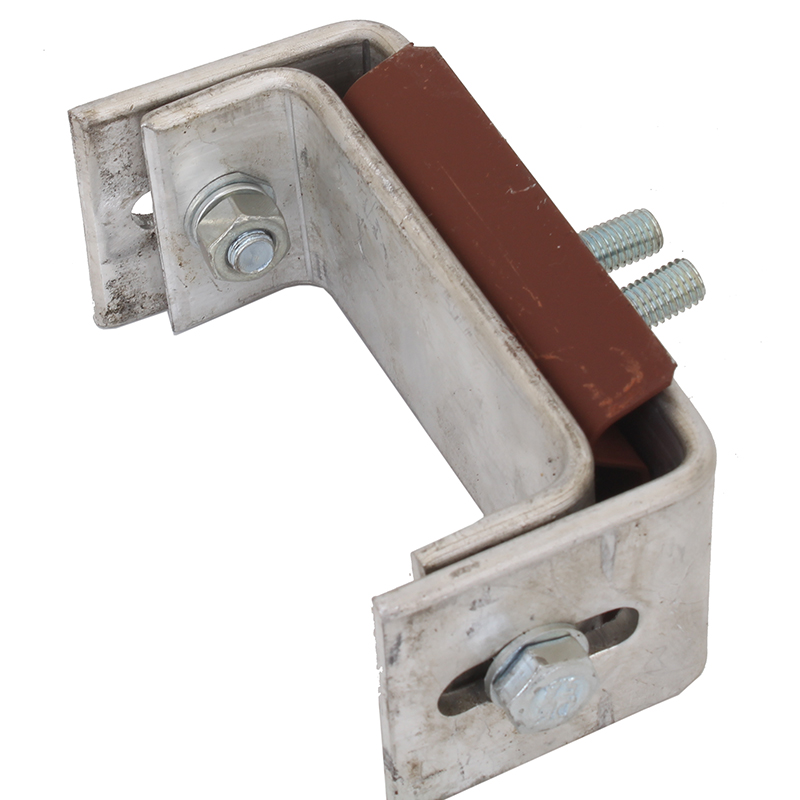

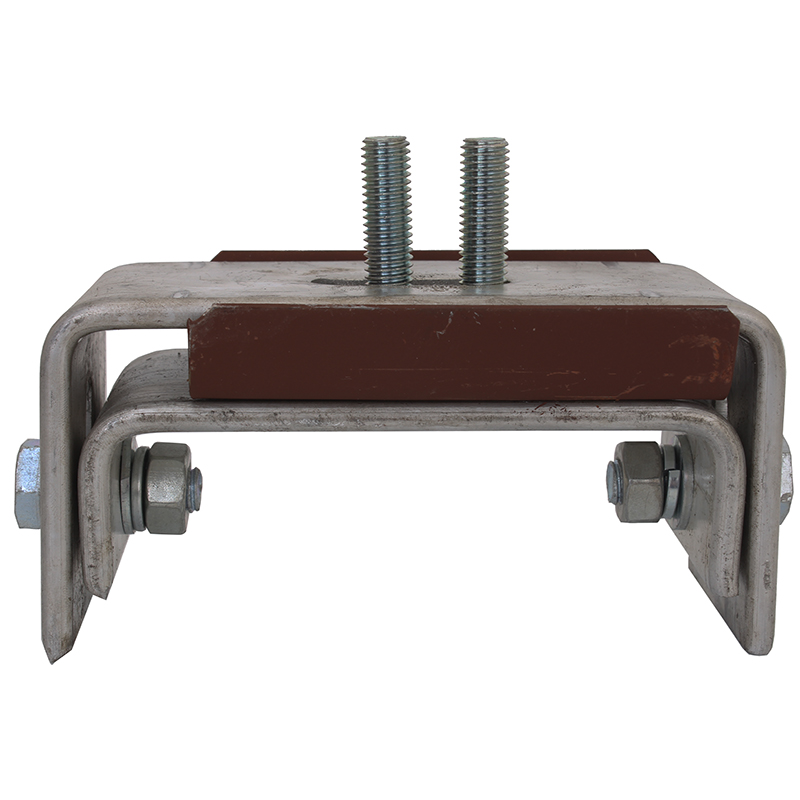

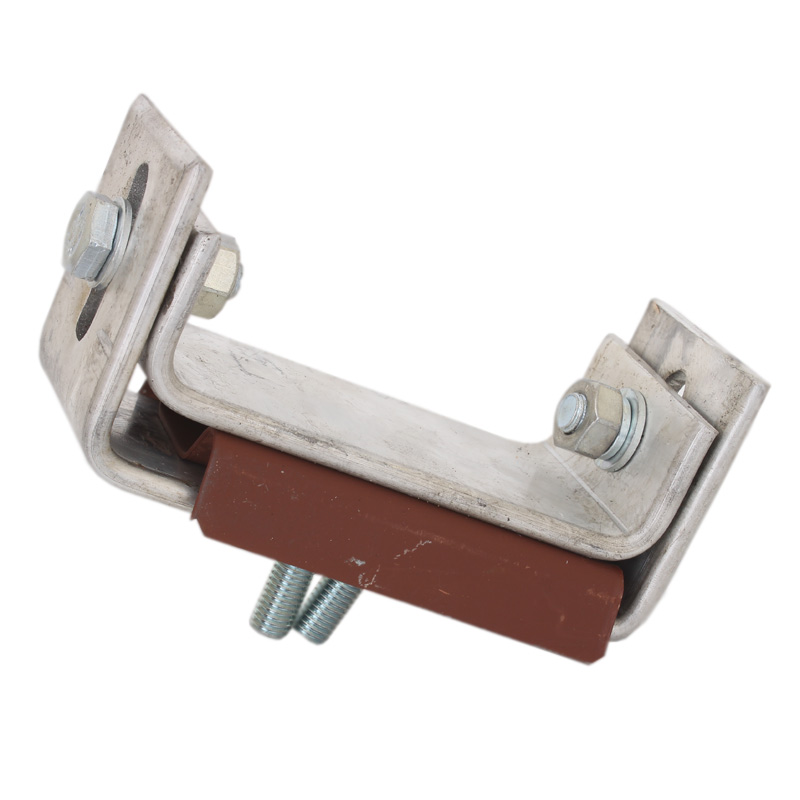

Шинодержатель ШП-1-750 У1
Производитель:
Шинодержатель ШП-1-750 У1 предназначен для крепления одной шины прямоугольного сечения в ошиновках до 10кВ к опорному изолятору типа ИО-10-7,5 У3, ИОР-10-7,5 У3.
Конструктивное исполнение
Шинодержатель равнопрочен изолятору, на который он устанавливается. Конструкция шинодержателя позволяет производить его разворот во время монтажа. Крепление шин шинодержателя - свободное. Жесткое крепление шин осуществляется на монтаже дополнительным болтом с контргайкой, устанавливаемым в отверстие, имеющееся в верхней планке.
Шинодержатель ШП-1-750У1 соответствует ТУ 36-2220-79.
| Параметр | Значение |
|---|---|
| Размеры шинодержателя, мм | l=160, h=69, b=60 |
| Размеры шины, мм | ширина 80-120, толщина 6-10 |
| Кол-во болтов для крепления к изолятору и их резьба | 2хМ10 |
| Тип опорного изолятора | ИО-10-7,5 У3, ИОР-10-7,5 У3 |
| Масса, кг | 0,62 |
| Кол-во шин в пакете | 1 |
