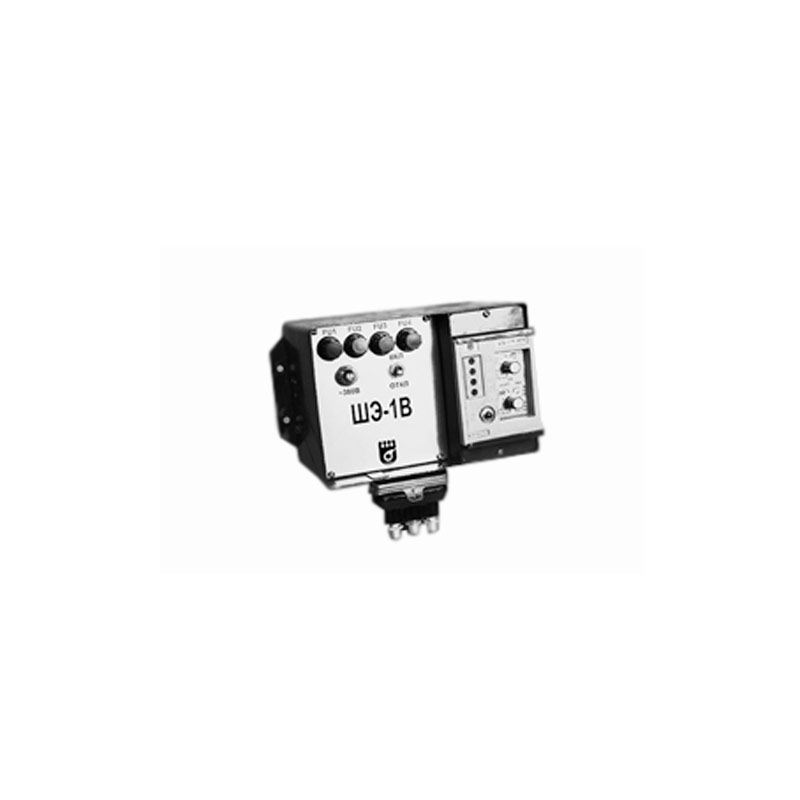

Шкаф электрический ШЭ-1В
Шкаф электрический ШЭ-1В предназначен для коммутации силовых цепей электродвигателя насоса, блокировки двигателя смазываемого механизма и питания блока управления.
Конструктивное исполнение
Шкаф электрический состоит из металлического корпуса со встроенным блоком управления и штепсельным разъемом. На панели управления рас - положены предохранители, тумблер включения блока управления, лампа индикации питающего напряжения переменного тока 380 В. Присоединение проводов внешней коммутации осуществляется через штепсельный разъем. При включении тумблера подается питание на блок управления. Дальнейшая работа шкафа электрического определяется блоком управления, которым он укомплектован.
Эксплуатация
Шкаф электрический ШЭ-1В рассчитан для работы в помещениях при температуре окружающего воздуха от +1°С до +55°С и относительной влажности не более 80% при температуре +25°С.
Климатическое исполнение и категория размещения шкафа предназначенного для стран:
- с умеренным климатом - УХЛ4,
- с тропическим климатом - О4.1.
| Параметр | Значение |
|---|---|
| Род тока питающей сети | трехфазный, переменный |
| Напряжение питания, В | 380 ±5% |
| Частота тока, Гц | 50±1, 60±1 |
| Потребляемая мощность, Вт, не более | 20 |
| Вид управления | автоматический |
| Режим работы | продолжительный |
| Номинальный ток контактов реле (включения электродвигателя насоса при напряжении 380 В), А | 2,0 |
| Номинальный ток контактов реле (блокировки главного привода при напряжении 110 В), А | 0,3 |
| Напряжение питания блока управления (переменное), В | 24 |
| Степень защиты по ГОСТ14254–80 | IP54 |
| Масса, кг, не более | 4,5 |
