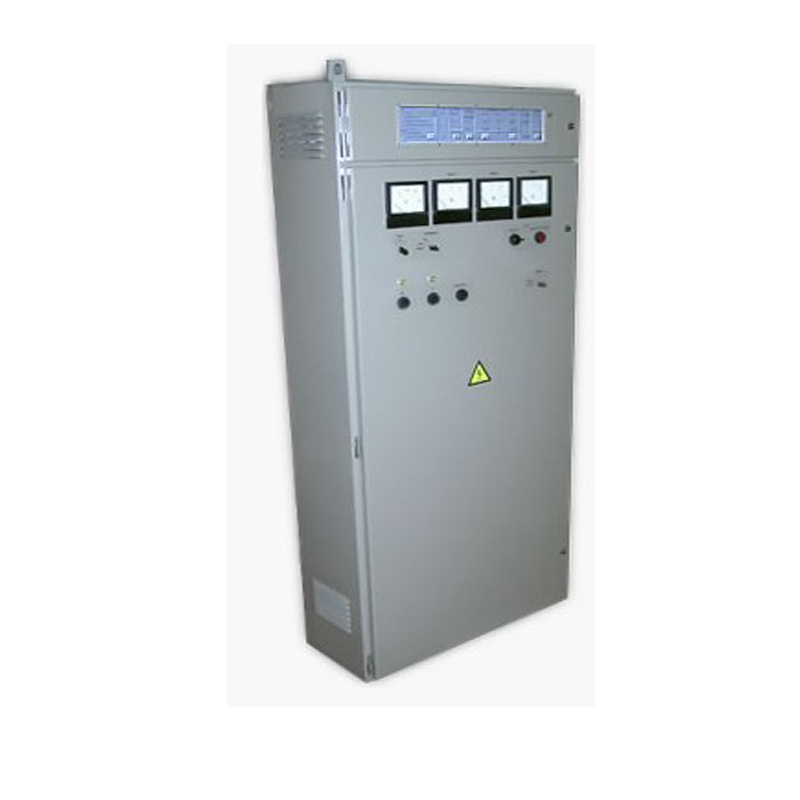

Шкаф управления дизель-генераторной электростанцией ШУ ДГЭС

Шкаф управления дизель-генераторной электростанцией ШУ ДГЭС применяется в системах резервного электропитания, для автоматизации дизель-генераторной электростанции, на объектах с непрерывным технологическим процессом, телекоммуникационных организаций и других аналогичных объектах. ШУ ДГЭС позволяет осуществлять высококачественное электроснабжение объекта с минимальным участием обслуживающего персонала. Присутствие персонала необходимо только для проведения технического обслуживания или для контроля и управления через компьютер или пульт с удаленного диспетчерского пункта.

Шкаф ШУ ДГЭС предназначен для работы в трехфазной сети переменного тока с глухозаземленной нейтралью и обеспечивает:

• управление двумя (одним) вводами внешней сети, в автоматическом или ручном режимах;
• управление двумя (одним) ДГА, автоматизированных по 4-й степени ГОСТ 14228-80, мощностью 24 (48,100) кВт, в автоматическом или ручном режимах;
• учет работы ДГЭС;
• управление вспомогательным оборудованием ДГЭС, для обеспечения температурного режима и топлива в топливном баке.

Краткий перечень выполняемых функций

• Можно организовать автоматическую или ручную работу:
  • подключение нагрузки к сетевому вводу - основной режим работы;
  • подключение нагрузки к ДГА - резервный режим работы, при выходе сетевого напряжения за допустимые пределы.
• При автоматическом управлении агрегатом, ШУ ДГЭС обеспечивает:
• автоматический пуск ДГА – для подключения нагрузки или на прогрев помещения ДГЭС;
• остывание ДГА перед остановом, если он работал на нагрузку;
• нормальный останов ДГА – при восстановлении напряжения сетевого ввода или повышении температуры в помещении ДГЭС;
• аварийный останов ДГА (включение служебного стоп-устройства);
• экстренный останов ДГА (включение аварийного стоп-устройства);
• прогрев ДГА, для быстрого подключения нагрузки – включение (выключение) подогревателя масла;
• охлаждение работающего ДГА, для поддержания температурного режима – включение (выключение) вентилятора;
• контроль, запоминание и сигнализацию неисправностей ДГА, а также диагностику и предупредительную сигнализацию возможных неисправностей датчиков ДГА.
• пуск;
• останов;
• экстренный останов;
• включение (выключение) вентилятора ДГА.
• насосом подкачки топлива;
• шиберными заслонками;
• обогревателем шиберных заслонок;
• приточно-вытяжными вентиляторами;
• обогревателем помещения ДГЭС.
• напряжения в каждой фазе сетевого ввода;
• напряжения в каждой фазе ДГА;
• напряжения в каждой фазе нагрузки;
• тока в каждой фазе нагрузки;
• частоты переменного тока ДГА;
• текущей температуры в помещении ДГЭС;
• результатов тестирования и диагностики.
• исключающую возможность подключения нагрузки к более одному источнику электроэнергии;
• исключающую возможность автоматического запуска ДГА, включения вентиляторов, подогревателей и топливного насоса, автоматического открытия шиберных заслонок при пожаре в помещении ДГЭС;
• исключающую возможность запуска ДГА при его ремонте или техническом обслуживании.
• количество пусков ДГА;
• количество неудавшихся пусков ДГА;
• время работы ДГА на нагрузку;
• время работы ДГА;
• количество исчезновений вводов;
• время отсутствия вводов.
• При работе в автоматическом режиме, предусмотрено ручное управление агрегатом:
• Для создания нормальных условий эксплуатации агрегата предусмотрено автоматическое управление (возможно и ручное управление) вспомогательным оборудованием:
• Для создания удобства работы персонала при вводе в эксплуатацию и при эксплуатации в ШУ ДГЭС предусмотрен визуальный контроль:
• ШУ ДГЭС обеспечивает блокировки:
• ШУ ДГЭС обеспечивает учет и хранение, в энергонезависимой памяти, основных показателей работы ДГЭС:
• ШУ ДГЭС обеспечивает дистанционный контроль и управление с пульта дистанционной сигнализации и управления (ПДСУ) или с компьютера.

Комплект поставки

• шкаф управления дизель-генераторной электростанцией ШУ ДГЭС;
• пульт дистанционной сигнализации и управления ПДСУ ААРЛ.424453.001 или адаптер RS-232 ААРЛ.426522.001 с программным обеспечением для компьютера и кабелем для последовательного порта (по согласованию с Заказчиком);
• датчик температуры ДТ-3 ААРЛ.433647.003;
• зарядное устройство ЗУ-24-01 ААРЛ.436237.001. Для непрерывного подзаряда двух аккумуляторных батарей типа 6СТ-190 в автоматическом режиме (по согласованию с Заказчиком);
• комплект кабелей ААРЛ.418142.001. Для стыковки ШУ ДГЭС с оборудованием ДГЭС (по согласованию с Заказчиком);
• ящик ЯРП-11 ИГРФ.656335.013. Предназначен для отключения ШУ ДГЭС от вводов, ДГА и СШ; содержит рубильник (по согласованию с Заказчиком);
• комплект монтажных частей;
• комплект эксплуатационной документации.
