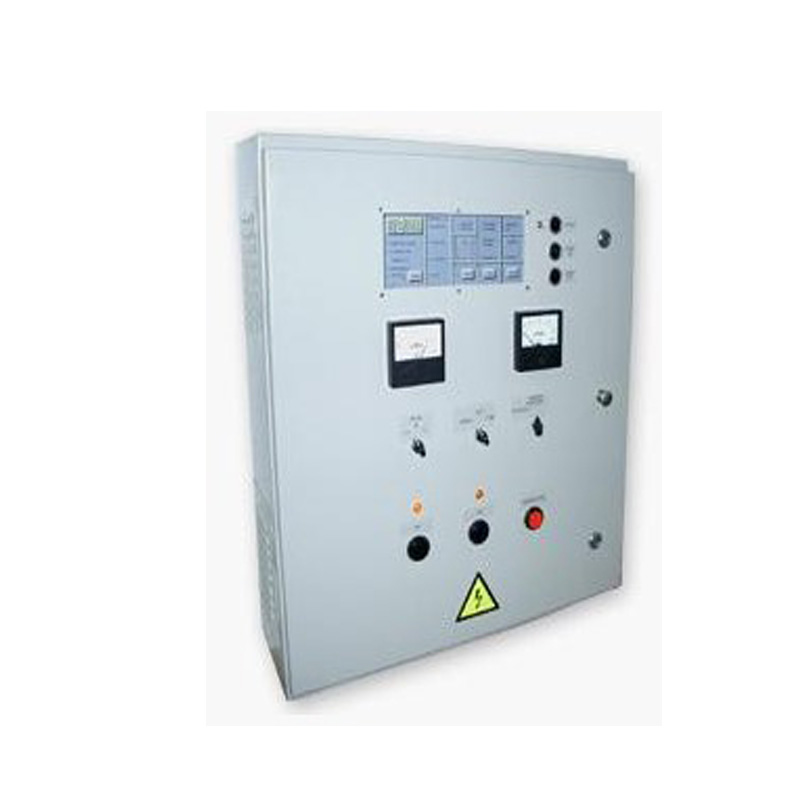

Шкаф управления дизель-генераторной установкой ШУ ДГУ

Шкаф управления дизель-генераторной установкой ШУ ДГУ применяется в системах электропитания на необслуживаемых, постоянно действующих или резервных электростанциях радиорелейных линий, телекоммуникационных и других аналогичных
объектов, для обеспечения гарантированного питания потребителей.

Функции шкафа ШУ ДГУ

ШУ ДГУ позволяет осуществлять высококачественное электроснабжение объекта с минимальным участием обслуживающего персонала.

ШУ ДГУ предназначен для работы в трехфазной сети переменного тока с глухозаземленной нейтралью и обеспечивает:

• управление двумя (одним) вводами внешней сети, в автоматическом или в ручном режимах;
• управление ДГУ, автоматизированной по второй степени ГОСТ 14228-80, мощностью 8 или 16 кВт, в автоматическом или в ручном режимах;
• готовность ДГУ к работе (подзаряд аккумуляторной батареи и подогрев масла);
• контроль и цифровую индикацию рабочих параметров ДГУ (частоту вращения коленчатого вала дизеля, давление и температуру масла, общее время работы дизеля, частоту переменного тока дизель-генератора).

Для контроля рабочих параметров ДГУ шкаф управления поставляется вместе с датчиками: оборотов, давления и температуры.

Особенности

Благодаря системе блокировки исключена возможность подключения к более одному источнику энергии и запуска ДГУ во время ремонтных работ. Оперативное питание шкафа управления осуществляется от АКБ ДГУ. Все кабели установки вводятся через уплотнители из резины, что обеспечивает защиту от грызунов.

Конструкция ШУ представлена в виде настенного шкафа с односторонним обслуживанием. Пружинные клемы, установленные в ШУ, имеют без винтовое соединение и, обеспечивая непрерывное давление на проводник, гарантируют надежное и соединение. К достоинствам подобных клемов относится также удобство и простота во время установочных и пуско-наладочных работ, помнимо этого они не требуют техобслуживания.

Комплект поставки

• шкаф управления дизель-генераторной установкой ШУ ДГУ;
• датчик оборотов 311.3843;
• датчик температуры ДТ-1М ААРЛ.433647.001;
• преобразователь давления КРТ5-1-1,6-1,0-УХЛ 3,1**2 ТУ4212-174-00227452-99;
• комплект монтажных частей;
• комплект эксплуатационной документации.
