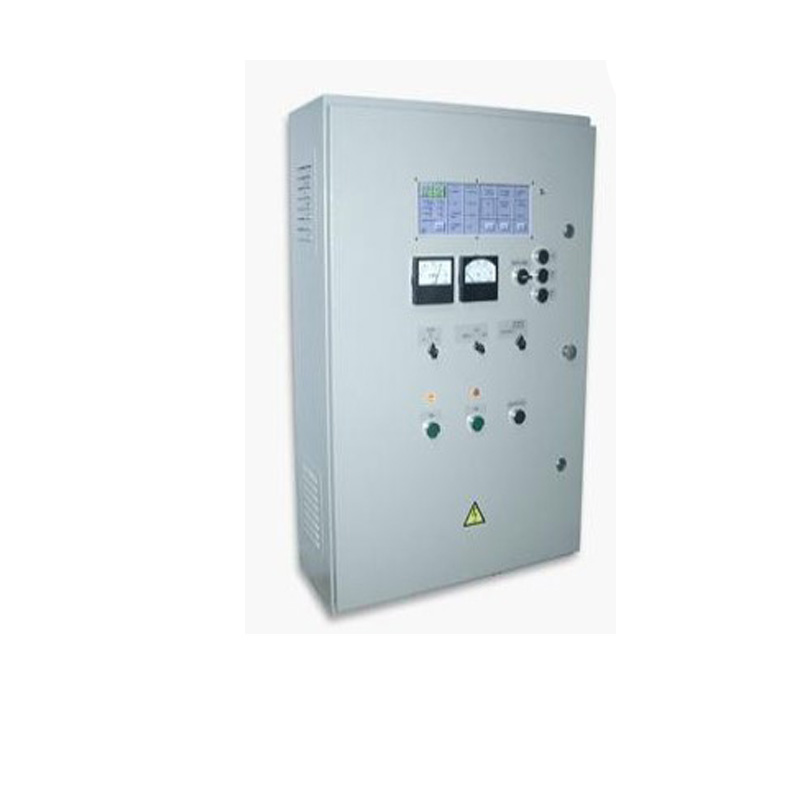

Шкаф управления дизельной электростанцией ШУ ДЭС

Шкаф управления дизельной электростанцией ШУ ДЭС применяется в системах электропитания на необслуживаемых, постоянно действующих или резервных электростанциях радиорелейных линий, телекоммуникационных и других аналогичных объектов, для обеспечения гарантированного питания потребителей. ШУ ДЭС позволяет осуществлять высококачественное электроснабжение объекта с минимальным участием обслуживающего персонала. ШУ ДЭС предназначен для работы в контейнере.

Функциональные возможности

Шкаф ШУ ДЭС обеспечивает:

• работу с трехфазной сетью переменного тока с глухозаземленной нейтралью;
• управление двумя (одним) вводами внешней сети, в автоматическом или в ручном режимах;
• управление дизель-генераторным агрегатом (ДГА), автоматизированным по третей степени ГОСТ 14228-80 мощностью 8 или 16 кВт, в автоматическом или в ручном режимах;
• готовность ДГА к работе (подзаряд аккумуляторной батареи и подогрев масла);
• контроль и цифровую индикацию рабочих параметров ДГА (частоту вращения коленчатого вала, давление и температуру масла, общее работы дизеля, частоту переменного тока дизель-генератора, напряжение аккумуляторной батареи ДГА);
• контроль рабочих параметров ДЭС и цифровую индикацию температуры в помещении ДЭС (контейнере);
• управление вспомогательным оборудованием  ДЭС, для обеспечения температурного режима;
• освещение в помещении ДЭС (контейнере);
• передачу информации о состоянии ДЭС на удаленный диспетчерский пункт.

Для контроля рабочих параметров ДГА и контроля температуры в помещении ДЭС шкаф управления поставляется вместе с датчиками: оборотов, давления и температуры. ШУ ДЭС поставляется вместе пультом дистанционной сигнализации и управления для контроля и управления с удаленного диспетчерского пункта.

Комплект поставки

• шкаф управления дизельной электростанцией ШУ ДЭС;
• пульт дистанционной сигнализации и управления ПДСУ-3 ААРЛ.424453.003;
• датчик оборотов 343.3843;
• датчик температуры ДТ-1М ААРЛ.433647.001;
• датчик температуры ДТ-3 ААРЛ.433647.003;
• преобразователь давления КРТ5-1-1,6-1,0-УХЛ 3,1**2 ТУ4212-174-00227452-99;
• комплект монтажных частей;
• комплект эксплуатационной документации.
