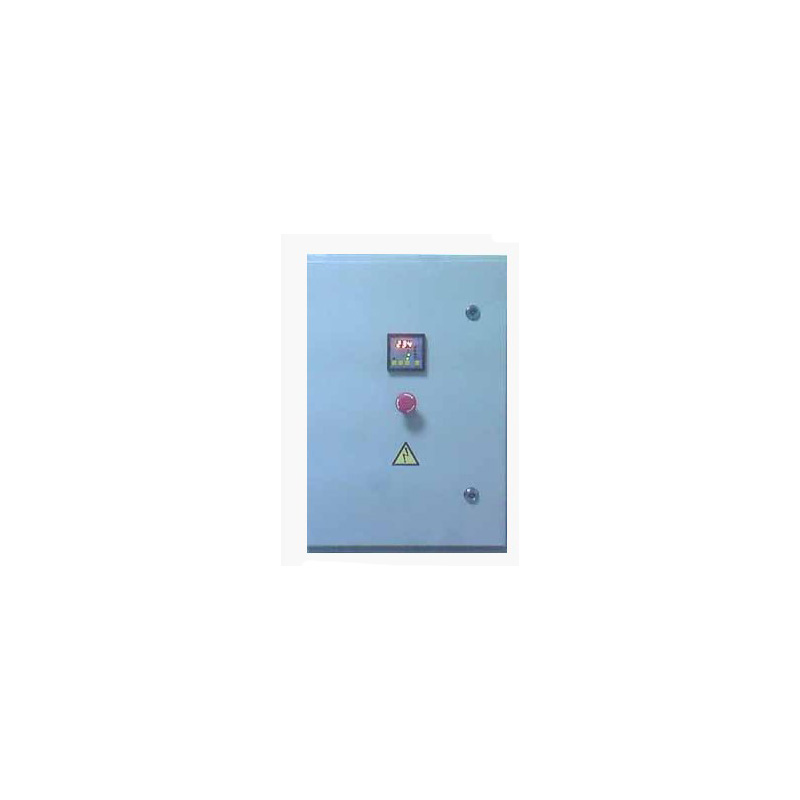

Шкаф управления электрогенераторным агрегатом ШУ ЭГА

Шкаф управления электрогенераторным агрегатом ШУ ЭГА (ААРЛ.421453.004ТУ) применяется в системах электропитания на необслуживаемых, постоянно действующих или резервных электро-станциях радиорелейных линий, телекоммуникационных и других аналогичных объектов, для обеспечения гарантированного питания потребителей.

ШУ ЭГА позволяет осуществлять высококачественное электроснабжение объекта с минимальным участием обслуживающего персонала.

При использовании блока автоматики электростанции достигаются необходимые условия резервирования энергоснабжения, оптимизируется работа электроагрегата в целом, отображаются основные рабочие величины и параметры.

ШУ ЭГА предназначен для управления дизельными и бензиновыми генераторными станциями различных фирм-изготовителей (Geko, GENMAC, Eisemann, HONDA, EUROPOWER, KUBOTA, Bruno, GESAN и др.), автоматического контроля напряжения генератора и сети, автоматического переключения нагрузки.

Отличительные особенности

• Оперативное питание ШУ осуществляется от аккумуляторной батареи ЭГА.
• ШУ ЭГА по конструктивному исполнению представляет собой шкаф одностороннего обслуживания. В шкафу предусмотрены крепежные отверстия для установки его на стене.
• Для защиты от грызунов кабели в ШУ ЭГА вводятся через герметизированные соединители.
• Модификации ШУ ЭГА очень разнообразны и могут изготавливаться под любую конкретную задачу. Можно создать АВР от простого резерва сети загородного дома (однофазные мини электростанции) до сложного объекта промышленной отрасли (трехфазные электростанции большой мощности).
• В процессе эксплуатации, можно изменять все параметры программы непосредственно с панели индикации и управления, что позволяет адаптировать к различным типам ЭГА и к различным условиям эксплуатации.
• Главные достоинства ШУ ЭГА – надежность, высокое качество, автономность, простота в эксплуатации и техническом обслуживании, идеальное соотношение цены к выполняемым функциям.

Краткий перечень выполняемых функций

• Можно организовать автоматическую или ручную работу:
  • подключение нагрузки к сетевому вводу - основной режим работы;
  • подключение нагрузки к ЭГА - резервный режим работы, при выходе сетевого напряжения за допустимые пределы.
• При автоматическом управлении ШУ ЭГА обеспечивает:
• автоматический пуск ЭГА для подключения нагрузки;
• остывание ЭГА перед остановом, если он работал на нагрузку;
• нормальный останов ЭГА при восстановлении напряжения сетевого ввода;
• аварийный останов ЭГА по сигналам аварийных защит;
• прогрев ЭГА для быстрого подключения нагрузки;
• подзаряд аккумуляторной батареи ЭГА;
• контроль, запоминание и сигнализацию неисправностей ЭГА, а также диагностику и предупредительную сигнализацию возможных неисправностей датчиков.
• Возможность обеспечить дистанционный пуск и останов ЭГА.
• Для создания нормальных условий эксплуатации агрегата предусмотрено автоматическое управление подогревателем помещения.
• все программируемые параметры хранятся в энергонезависимой памяти ШУ.
• линейного или фазного напряжения сетевого ввода;
• фазного напряжения ЭГА;
• частоты переменного тока ЭГА;
• количества пусков ЭГА;
• времени работы под нагрузкой ЭГА;
• общего времени работы ЭГА;
• напряжения аккумуляторной батареи ЭГА.
• исключающую возможность подключения к нагрузке более одного источника электроэнергии;
• исключающую возможность запуска ЭГА при его ремонте или техническом обслуживании.
• Можно создать АВР любой сложности и с любым типом двигателя для конкретной электростанции:< >ШУ ЭГА содержит широкий спектр программируемых счетчиков, таймеров и пороговых устройств;


  в блоке автоматике программируется конфигурация внутренних реле, что обеспечивает возможность работы с различными типами двигателей внутреннего сгорания;

  Для создания удобства работы персонала при вводе в эксплуатацию и при эксплуатации в ШУ ЭГА предусмотрен визуальный контроль:

• ШУ ЭГА обеспечивает блокировки:
• ШУ ЭГА обеспечивает учет и хранение в энергонезависимой памяти количества пусков, времени работы под нагрузкой и общего времени работы ЭГА.
• Для удаленного мониторинга блок автоматики имеет возможность подстыковки к персональному компьютеру через телефонную линию или порт RS232. Использование программного обеспечения, установленного на компьютере, открывает новые возможности дистанционного контроля и программирования. Программное обеспечение позволяет наглядно отобразить происходящие события, а также анализировать, сохранять и распечатывать журнал событий.

Комплект поставки

• шкаф управления электрогенераторным агрегатом ШУ ЭГА;
• датчик температуры ДТ-4 ААРЛ.433647.005;
• комплект монтажных частей;
• комплект эксплуатационной документации.
