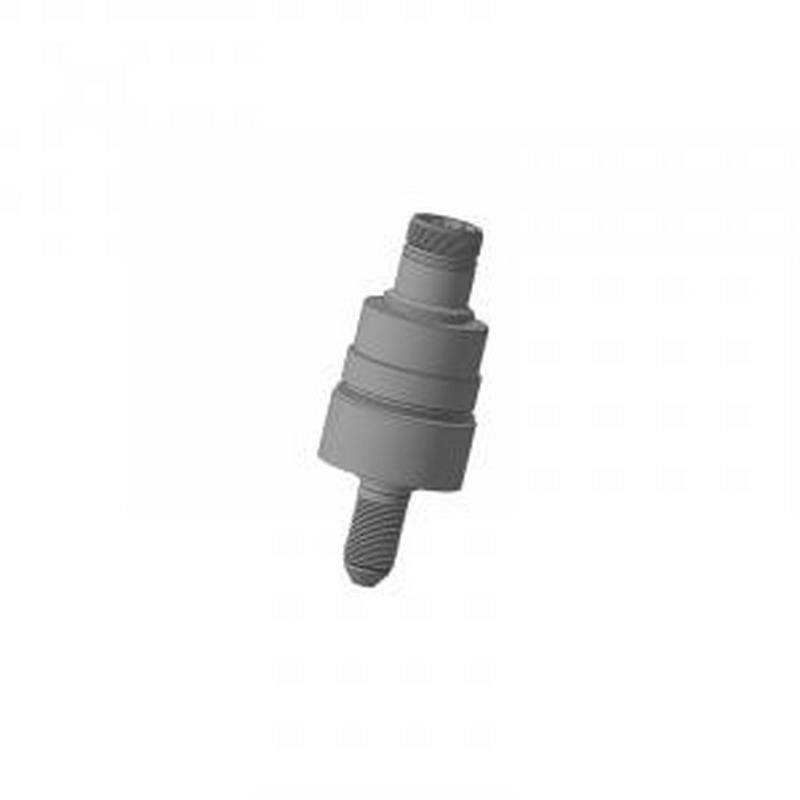

Сигнализатор давления взрывобезопасный ВТ-40А
Производитель:
Сигнализатор давления взрывобезопасный ВТ-40А служит для замыкания электрической цепи при повышении избыточного давления рабочей жидкости НГЖ-5У Skydrol LD-4 в системе до заданной величины.
| Шифр | Давление срабатывания, МПа (кгс/см2) | Рабочее давление, МПа (кгс/см2), Р | Перегрузочное давление, МПа (кгс/см2), Р1 | Погрешность срабатывания, МПа (кгс/см2) |
| ВТ-40А | 3,922 (40) | 20,59 (210) | 30,89 (315) | ±0,196 (±2) |
| ВТ-40А-М1 |
Конструкция

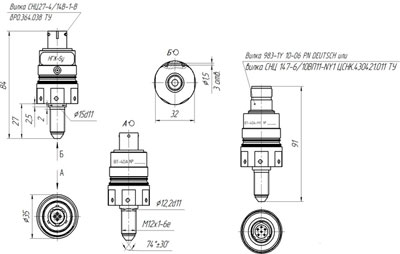

Рис.1. Габаритный чертеж сигнализатора ВТ-40А
Сигнализатор выполняется с разомкнутыми контактами.
Число, входящее в шифр сигнализатора, означает номинальную величину давления срабатывания сигнализатора в кгс/см2, при котором замыкается электрическая цепь. Контактная система сигнализатора обеспечивает коммутацию постоянного тока с активной нагрузкой от 0,05 до 1 А, или с активно-индуктивной нагрузкой от 0,05 до 0,5 А при напряжении 27+2,4-3,0 В (t не более 0,015 с).
| Параметры | Значение |
| Сигнализатор выдерживает циклическую нагрузку переменным давлением | от 0 до величины рабочего давления Р в количестве 40000 циклов |
| Масса | 0,17 кг |
| Виброустойчивость/вибропрочность | от 5 до 2000 Гц (до 30 g) |
| Пониженное атмосферное давление | до 0,67 кПа (5 мм рт. ст.) |
| Диапазон рабочих температур | от -60 до 125 С |
| Условия росы и обледенения при температуре | от -20 С до -30 С, относительной влажности 95% при давлении не менее 22,7 кПа (170 мм рт. ст.) |
