Сигнализатор ЩИТ-3-1-16 с датчиком ДТХ-154

Сигнализатор ЩИТ-3-1-16 выпускается для замены снятого с производства сигнализатора СТХ-7М и может применяться на различных объектах химической, нефтехимической и других отраслей промышленности в технологическом оборудовании (сушильные камеры, термошкафы и пр.) лакокрасочного и других производств при температуре воздушной среды до 200°C.

Стационарные сигнализаторы ЩИТ-3 предназначены для автоматического непрерывного контроля содержания довзрывоопасных концентраций совокупности паров горючих жидкостей в воздухе, выдачи световой и звуковой сигнализации о превышении установленных значений концентрации, коммутации внешних электрических цепей постоянного и переменного тока.

Достоинства

Сигнализатор ЩИТ-3 - это оснащенный микропроцессором прибор, созданный на основе прогрессивных научных разработок и современной элементной базы.

• Работа датчика при высоких температурах (до 200°C).
• Взрывозащищенное исполнение, искробезопасные цепи, высокая степень механической прочности.
• Высокая надежность, обеспечиваемая применением современной микропроцессорной техники и передовой технологией производства.
• Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
• Непрерывный автоматический контроль воздушной среды, не требующий пробоподготовки.
• Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
• Длина связи между датчиками и блоком БПС - до 1000 м.
• Дисплей на жидких кристаллах с непрерывной индикацией концентрации измеряемых компонентов в воздушной среде.
• Удобство монтажа блока БПС.
• Встроенная система автоматической самодиагностики прибора.

Описание

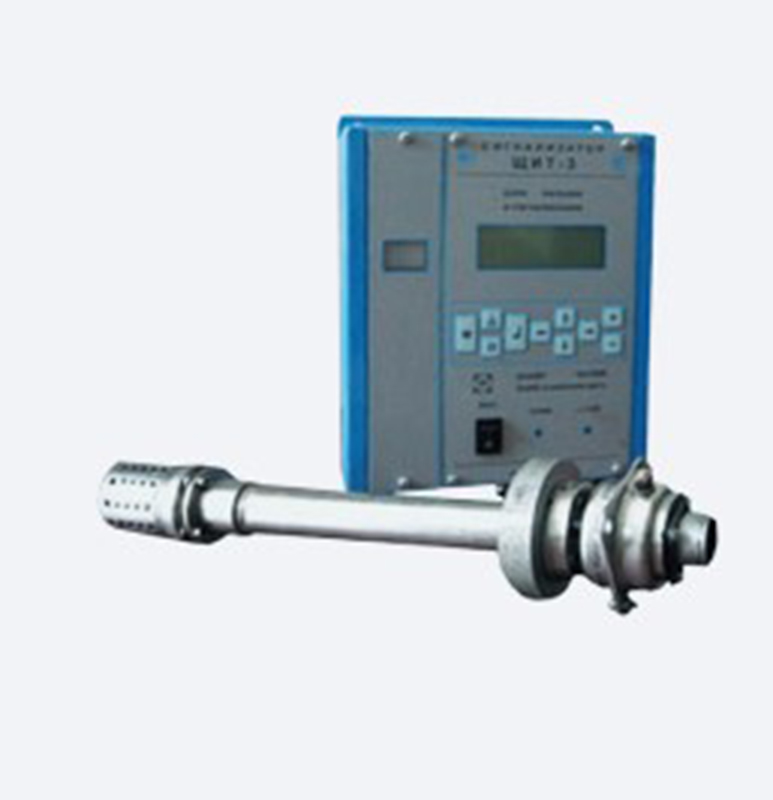

Сигнализаторы ЩИТ-3 с термохимическим датчиком ДТХ-154 представляют собой одноканальные стационарные приборы, состоящие из датчика ДТХ-154, блока питания и сигнализации БПС-152.

Датчик ДТХ-154 имеет уровень взрывозащиты"Взрывобезопасный"(1), обеспечиваемый видами взрывозащиты"Взрывонепроницаемая оболочка"(d),"Искробезопасная электрическая цепь"(ib),"Специальный"(s). Маркировка взрывозащиты -"1ExdibsIIBT3","1Exd[ib]sIIBT3".

Входные цепи блока БПС-152 выполнены искробезопасными (уровень ib). Блок БПС-152 должен устанавливаться вне взрывоопасной зоны.

Контролируемые компоненты

Ацетон, бензол, диметилформамид, ксилол, нефрас С2-80/120; сольвент каменноугольный; спирт бутиловый, спирт диацетоновый, спирт изопропиловый, спирт этиловый, толуол, уайт-спирит, этилцеллозольв; эфир уксуснобутиловый, эфир уксусноэтиловый; разбавители РКБ-1, РЭ-2В, РЭ-4В, РЭ-12В и другие, состоящие из вышеперечисленных веществ; растворители Р4, Р5, 646, 648, РФГ и другие, состоящие из вышеперечисленных веществ.

Поверочный компонент - гексан.

Условия эксплуатации

• Температура окружающей среды:
  • для датчика ДТХ-154 от 15 до 200°C
  • для блока БПС-152 от -10 до +50°С
• Относительная влажность воздуха до 80 % при 25°С
• Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт.ст.)
