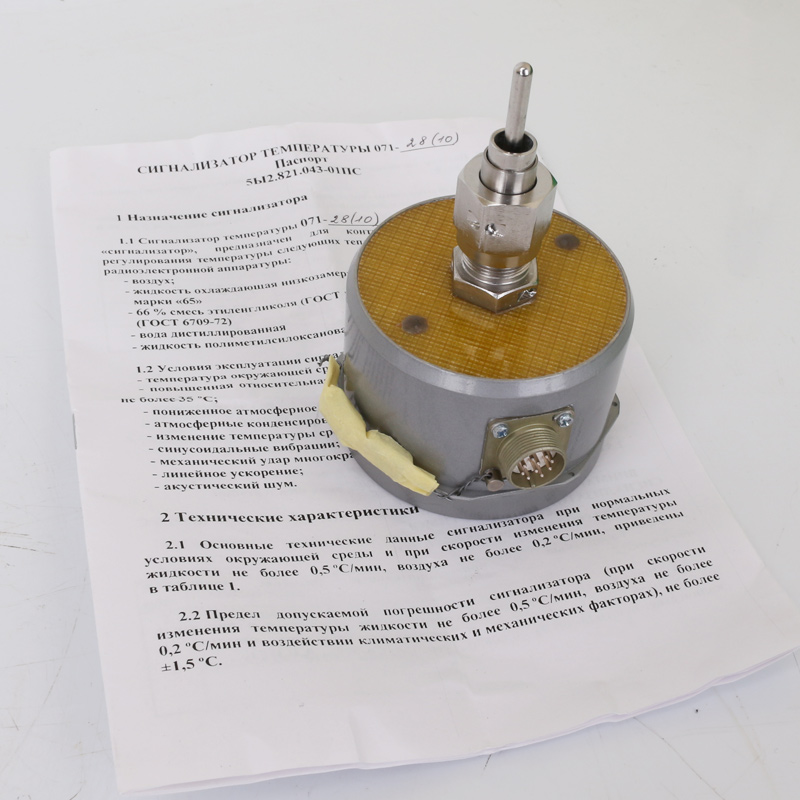

Сигнализатор СТ-071-28 (30)

Сигнализатор СТ-071-28 (30) применяется для контроля и двухпозиционного регулирования температуры следующих теплоносителей систем охлаждения радиоэлектронной температуры:

• воздух;
• антифриз марки 65 ГОСТ 159-52;
• 66% смесь этиленгликоля (ГОСТ10164-75) с дистиллированной водой (ГОСТ 6709-72);
• вода дистиллированная (ГОСТ 6709);
• жидкость полиметилсилоксановая ПМС-10 (ГОСТ 13032-77).

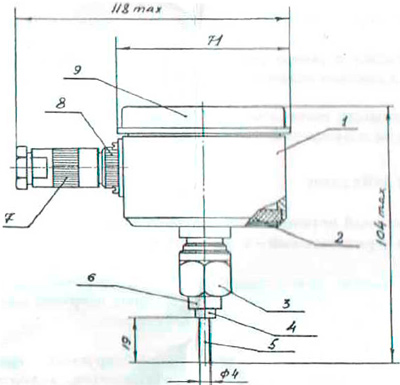

Рис.1. Схема сигнализатора СТ-071-28 (30), где:
1 - корпус, 2 - теплоизоляционное дно, 3 - гайка накидная 10 - 12 А, 4 - прокладка, 5 - датчик температуры, 6 - ниппель, 7 - розетка РС 10ТВ с кожухом, 8 - вилка, 9 - крышка
