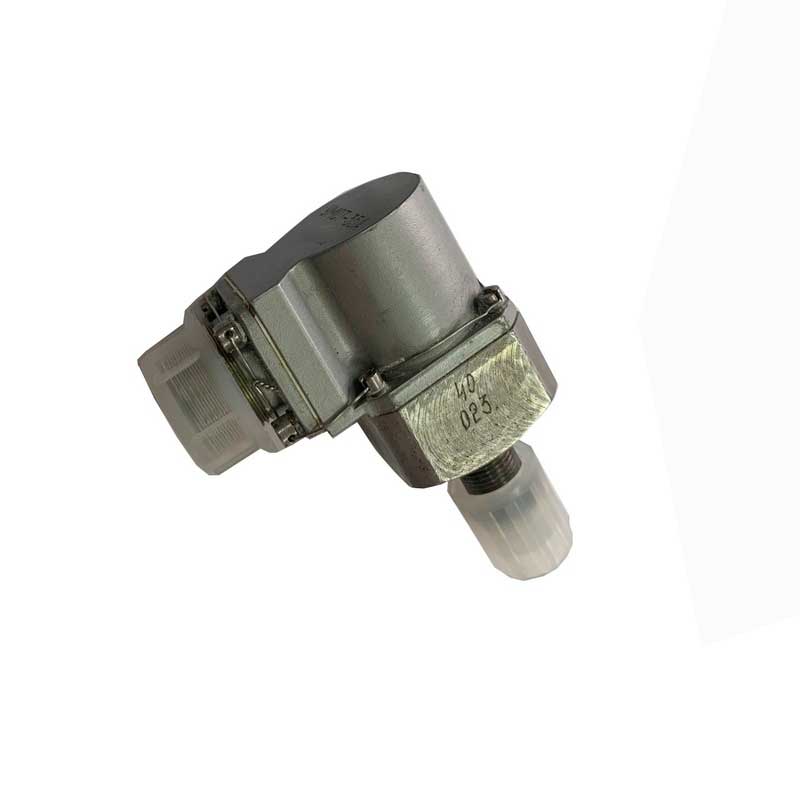

Сигнализатор УМСТ
Производитель:
Сигнализатор УМСТ служит для замыкания или размыкания электрической цепи при достижении в системе заданной величины избыточного давления нейтральных жидкостей и газов, а также рабочей жидкости НГЖ-5у Skydrol LD-4.
Конструкция

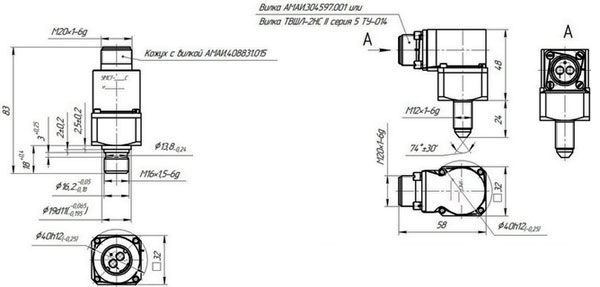

Рис.1. Чертеж сигнализатора УМСТ
В зависимости от исходного положения контактов сигнализаторы давления делятся на две группы:
- с нормально замкнутыми контактами,
- с нормально разомкнутыми контактами. К шифру последних добавляется буква «А».
- Сигнализатор типа УМСТ может быть выполнен со специальным штуцером, тогда к шифру добавляется буква «С».
- Сигнализаторы УМСТ могут быть выполнены для повышенных температур, тогда к шифру сигнализаторов добавляется буква «М».Диапазон регулирования, кгс/см2.
| Параметры | Значение |
| Контактная система сигнализатора выдерживает ток от 0,1 до 1 А активной или от 0,05 до 0,5 А активно-индуктивной нагрузки при напряжении постоянного тока | 27 В ± 10 %. |
| Контакты сигнализатора выдерживают 40000 циклов замыкания-размыкания в пределах назначенного ресурса 40000 часов при питании от сети постоянного тока напряжением 27 В ± 10 % при силе тока: | –от 0,1 до 1 А активной; – от 0,05 до 0,5 А активно-индуктивной нагрузки. |
| Электрическое сопротивление изоляции сигнализатора — не менее: | –20 МОм – в нормальных климатических условиях; –5 МОм – при температуре 120 С для сигнализатора типа УМСТ, и при 220 С для сигнализатора типа УМСТ-М; –1 МОм – при относительной влажности от 95 до 100 %. |
Давление срабатывания, кгс/см2 | Рабочее давление, кгс/см2 | Перегрузочное давление, кгс/см2 | Погрешность срабатывания при температурах, кгс/см2 | ||
| от минус 60 С до +120 С | +180 С, +220 С | ||||
| от 2 до 4 | 2; 2,5; 2,8; 3; 3,2; 3,5 | 12 | 18 | ± 0,4 | ± 0,6 |
| от 4 до 6 | 4; 4,5; 5; 5,5 | 65 | 70 | ±0,63 | ±1,2 |
| от 6 до 10 | 6; 6,5; 7; 7,5; 8; 9 | 60 | 70 | ±0,4 | ±0,65 |
| от 10 до 15 | 10; 11; 12; 13; 14 | 150 | 180 | ±0,63 | ±1,2 |
| от 15 до 25 | 15; 16; 18; 19; 20; 22; 24 | 150 | 180 | ±1,0 | ±1,8 |
| от 25 до 40 | 25; 28; 30; 32; 35; 37 | 150 | 180 | ±1,63 | ±3,0 |
| от 40 до 60 | 40; 43; 50; 55 | 220 | 300 | ±2,5 | ±4,0 |
