Сигнализаторы газа СГ-1

Микропроцессорные сигнализаторы нового поколения СГ-1-1...СГ-1-3 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа(метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.

Область применения

В любых промышленных, коммунально-бытовых, бытовых помещениях, топочных и котельных различной мощности, работающих на сжиженном и природном газах, производственных, административных, общественных зданиях и сооружениях, не имеющих взрывоопасных зон по ПУЭ.

Основные преимущества

• Избирательный контроль окиси углерода и метана (природного газа)
• Микропроцессорное управление
• Произвольность конфигурации каналов измерения, гарантирующая высокую гибкость и индивидуальность применения
• Два порога срабатывания в каждом канале
• Наличие"сухих"контактов реле по каждому порогу сигнализации
• Возможность работы с любыми типами отсечных клапанов и сигнальных устройств 220 В переменного или 12 В постоянного тока и не требуют для согласования с ними дополнительных устройств
• Звуковая и визуальная сигнализация по каждому каналу при достижении пороговых концентраций
• Возможность подключения двух независимых взаимно резервирующих источников питания

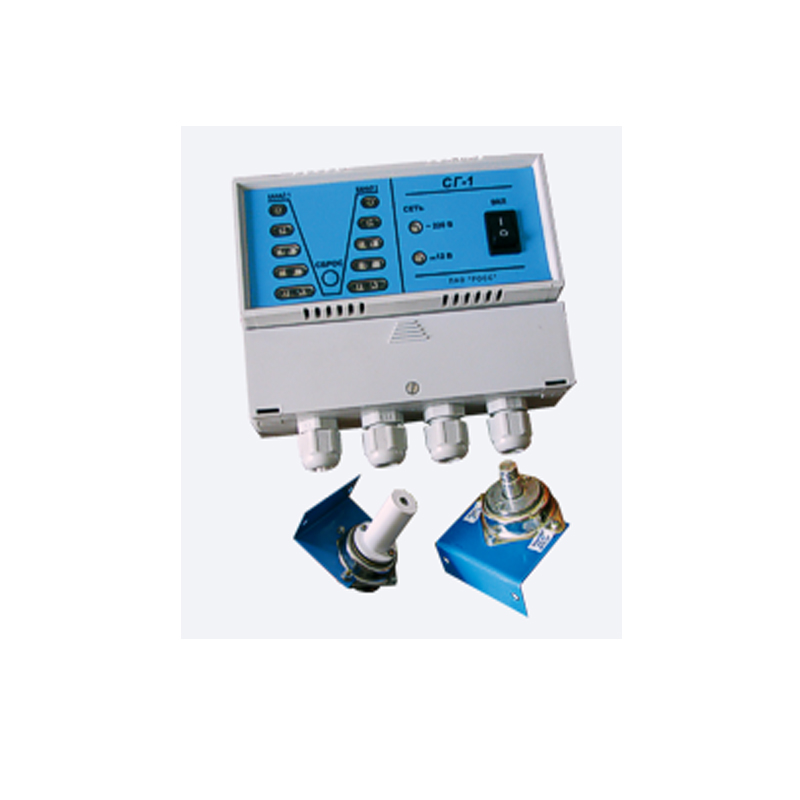

Сигнализаторы СГ-1-1...СГ-1-3 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков ДТХ-165 и ДЭХ-15) и блока питания и сигнализации (БПС). Контроль окиси углерода и природного газа осуществляется по одному или двум каналам согласно исполнений сигнализаторов. Эти приборы при срабатывании сигнализации о загазованности обеспечивают по каждому каналу коммутацию внешних электрических цепей переменного (250 В, 2,5 А) и постоянного (30 В, 2,5 А) тока, а также выдачу сигнала на срабатывание электромагнитного клапана. Коммутация осуществляется реле, работающим в потенциальном и импульсном режимах. Реле, работающее в импульсном режиме, осуществляет коммутацию с периодом 30 с, длительность импульса 0,5 с. Тип контактов реле – замыкающий (НО) и размыкающий (НЗ).

Условия эксплуатации

• температура окружающей и контролируемой среды, °C, от -10 до +50;
• относительная влажность воздуха при температуре 25 °C, % до 98;
• атмосферное давление, мм рт. ст. от 630 до 800.
