Система измерения СМИ-30П
Система измерения СМИ-30П предназначена для бесконтактного измерения диаметра и эллиптичности круглых и секторных жил, кабелей связи.
Выполняемые функции
Система измерения СМИ-30П обеспечивает:
- многокоординатное бесконтактное измерение диаметра и эллиптичности кабеля (жилы) непосредственно при его производстве
- непрерывную индикацию текущего диаметра при любом положении измерительной головки + фиксацию (запоминание) диаметра в пяти предустановленных координатах (точках)
- расчет эллиптичности измеряемого изделия по двум предустановленным точкам
- сигнализацию о выходе диаметра за пределы допуска
Конструктивное исполнение

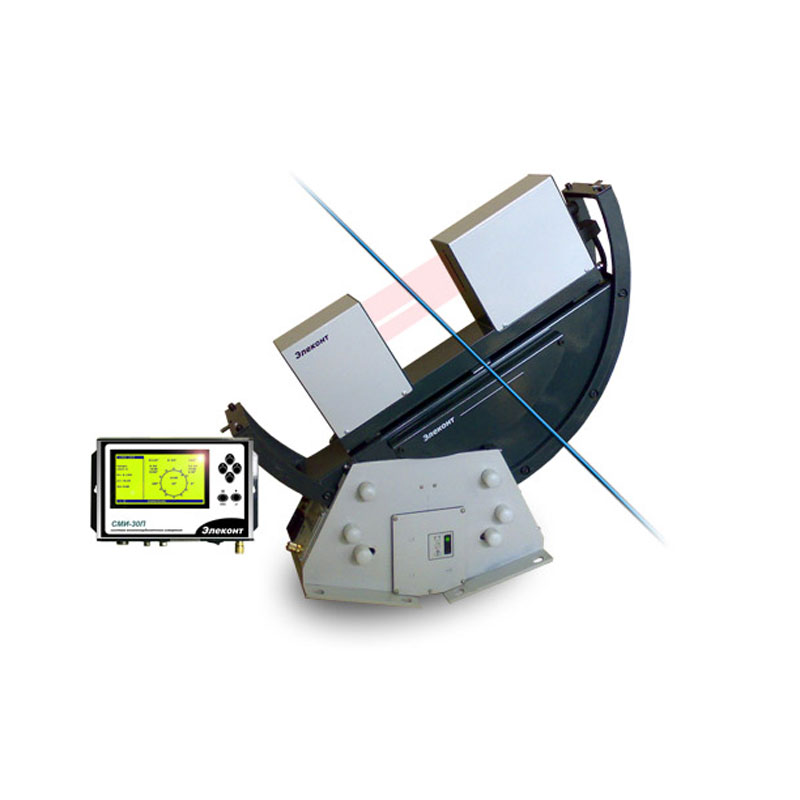

Многокоординатный измеритель конструктивно состоит из однокоординатной измерительной головки установленной на поворотном устройстве. После измерения первой координаты поворотное устройство поворачивает измеритель на заданный угол и производится измерение по следующей координате и так далее. Число точек и их координаты (угол поворота головки относительно кабеля) задаются в меню настроек прибора.
Эллиптичность рассчитывается автоматически на основании измеренных диаметров по разным координатам.
Комплект поставки
Система измерения СМИ-30П поставляется совместно:
- с поворотной стойкой с установленной измерительной головкой,
- выносным графическим терминалом
| Параметр | Значение |
|---|---|
| Диапазон измеряемого диаметра кабеля | 0,3…36 мм |
| Число измерений в секунду, не менее | 200 |
| Скорость лазерного луча при сканировании | 166 м/сек |
| Погрешность измерения для минимального диаметра , не более | ± 3,5 мкм |
| Погрешность измерения для максимального диаметра , не более | ± 10 мкм |
| Число координат (точек) измерения | от 1 до 5 |
| Максимальный угол разворота поворотной стойки | 120 град |
| Максимальная скорость поворотной стойки | 25 град/мин |
| Индикация | графический ЖК дисплей на выносном терминале |
| Макс. длина кабеля для выносного терминала | 100 м |
| Цифровой интерфейс | предназначен для передачи данных в систему мониторинга РТП |
| Релейные выходы | два релейных выхода 220 В 1 А (сигнализируют о выходе диаметра за верхний и нижний допуск) |
| Коммуникационные интерфейсы (опционально) | протокол RS485 Modbus, Profibus |
| Напряжение питания | 220 В ± 10 % |
| Частота | 50 Гц ± 5 % |
| Потребляемая мощность поворотной стойки и измерительной головки | 50 ВА |
| Потребляемая мощность выносного терминала | 5 ВА |
| Степень защиты поворотной стойки и измерительной головки | IP20 |
| Степень защиты выносного терминала | IP40 |
| Рабочая температура | 0…+50 град С |
| Габаритные размеры (длина х ширина х высота) | 455х165х500 мм (поворотная стойка и измерительная головка) |
| Вес поворотной стойки | 15 кг |
| Вес выносного терминала | 1,7 кг |
| Интерфейс Modbus RS485 | Опциональная плата устанавливается в измерительную головку |
| Интерфейс Profibus | Внешний модуль конвертора Profibus. Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену. |
| Набор калибров | Комплект из трех калибров разного диаметра предназначен для проверки точности измерения |
