Системы воспламенения СПВ-2-4, СПВ-4-5В

Системы плазменного воспламенения СПВ-2-4, СПВ-2-4В, СПВ-2-4В.М1, СПВ-4-5В предназначены для воспламенения топливовоздушной смеси в камерах сгорания газотурбинных двигателей.

Устройство и принцип действия

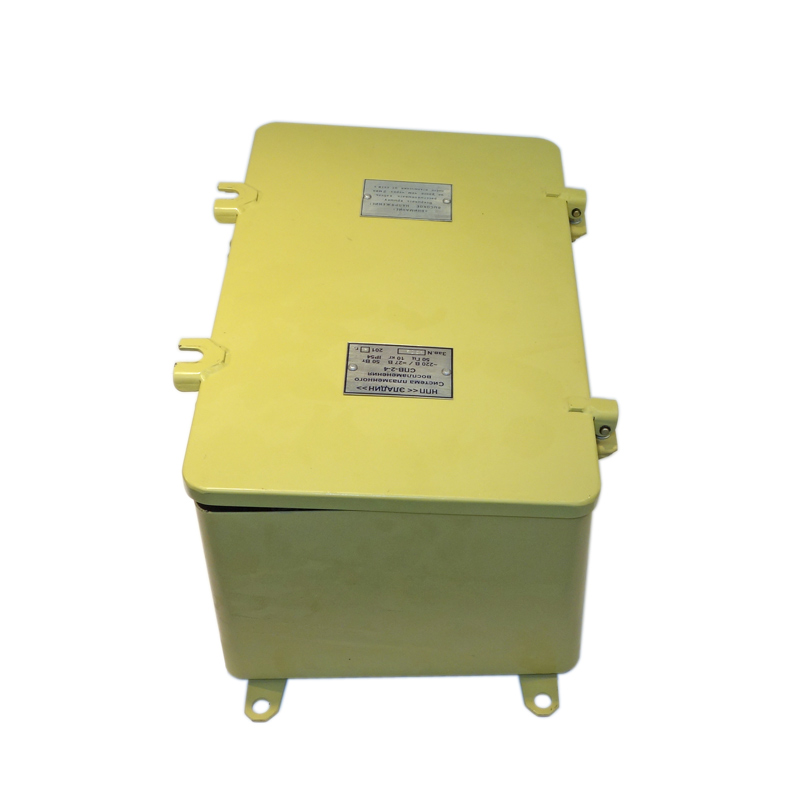

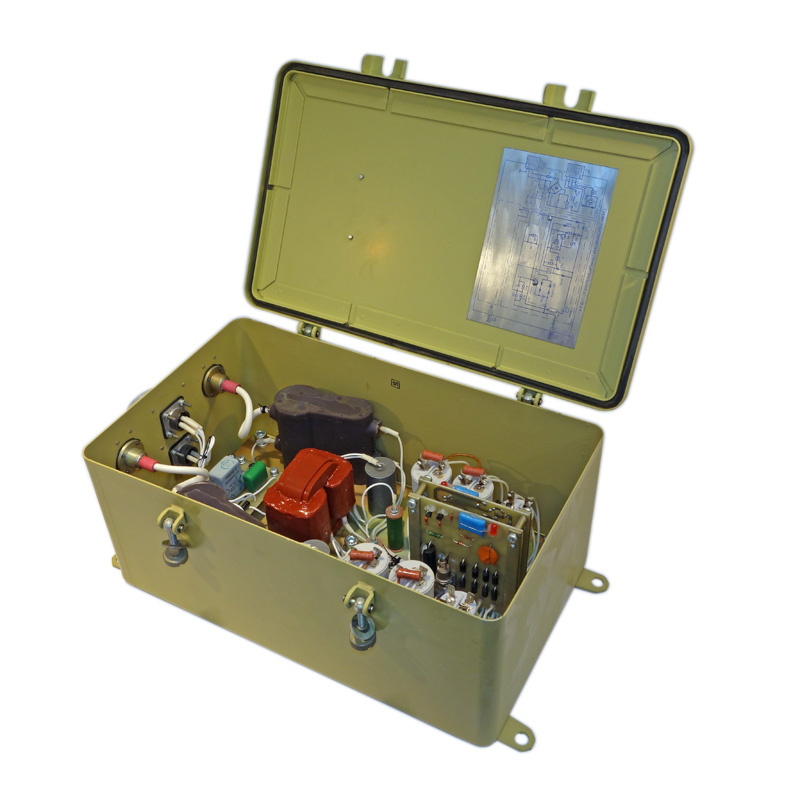

В состав систем входит блок питания (БП), свечи плазмоструйные (СП) и провода высоковольтные (ПВ) с арматурой.

Количество одновременно работающих канала – 2 (2 свечи), для системы воспламенения СПВ-4-5В – 4 канала (4 свечи).

Принцип действия указанных систем основан на генерировании высокореакционной импульсной плазменной струи, обеспечивающей надежное воспламенение топливовоздушной смеси в широком диапазоне эксплуатационных условий.

Пуск БП осуществляется управляющим сигналом 27В. В схеме БП предусмотрена коммутация сигнала, который предназначен для индикации внешней подачи напряжения сети 220 В на БП.

Системы с буквой «В» в обозначении выполнены во взрывозащищенном корпусе, уровень взрывозащиты (1) по ГОСТ12.2.020, обеспечиваемый видом взрывозащиты "взрывонепроницаемая оболочка" (d) по ГОСТ 22782.6, маркировку взрывозащиты 1ExdIIВТ3 по ГОСТ 12.2.020 и может применяться во взрывоопасных зонах согласно ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

В конструкции БП систем воспламенения СПВ-2-4В.М1 и СПВ-4-5В предусмотрен вывод для подключения к блоку индикации работы высоковольтных каналов. Блок индикации (поставляется отдельно) осуществляет контроль одновременно за работой двух высоковольтных каналов.

Условия эксплуатации

Системы плазменного воспламенения нормально функционируют при следующих условиях:

• температура окружающего воздуха в районе мест крепления БП - от +5°C до 35°C;
• максимально допустимая относительная влажность окружающего воздуха 80% при температуре +35°C;

Системы воспламенения сохраняют прочность и способность выполнять свои функции в условиях воздействия вибрационных нагрузок с ускорением 19,6 м/с² (2g) в диапазоне частот (5 - 80) Гц.
