Смазочные станции СДЭ
Смазочные станции СДЭ предназначен для поочередного нагнетания пластичных смазочных материалов в магистрали централизованных смазочных систем периодического действия.

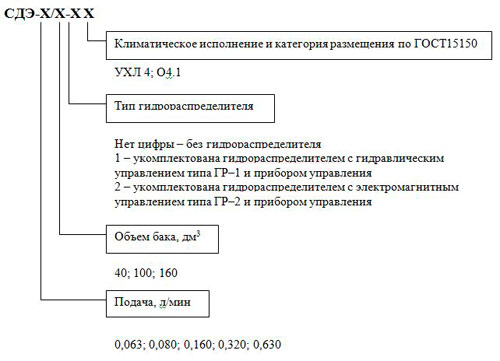

Структура условного обозначения
Условное обозначение станций смазочных двухмагистральных с электроприводом типа СДЭ строится по следующей структуре:
Пример:
- Условное обозначение станции с подачей 0,063 л/мин, баком объемом 40 дм3, без гидрораспределителя, поставляемой в страны с умеренным климатом: СДЭ-063/40 УХЛ 4.
- Условное обозначение станции с подачей 0,160 л/мин, баком объемом 100 дм3, с гидрораспределителем с гидравлическим управлением, поставляемой в страны с умеренным климатом: СДЭ-160/100-1 УХЛ 4.
- Условное обозначение станции с подачей 0,160 л/мин, баком объемом 100 дм3, с гидрораспределителем с электромагнитным управлением, поставляемой в страны с тропическим климатом: СДЭ-160/100-2 О4.1
Конструктивное исполнение
Станция состоит из рамы, на которой крепится бак, насоса плунжерного, распределителя; электропривода; реле уровня.
Смазочная станция работает следующим образом: смазочный материал из бака поступает на насос плунжерный, приводимый в движение электроприводом, и подается им через распределитель в одну из магистралей. После подачи смазки ко всем точкам потребления давление в магистрали повышается. При достижении заданной величины давления в станциях с гидравлическим золотниковым распределителем срабатывает клапан распределителя и распределитель автоматически переключает подачу смазки на другую магистраль. В станциях с электромагнитным управлением при достижении заданной величины давления сигнал на отключение привода и переключение гидрораспределителя поступает от блока переключения типа БПС, установленного в системе смазки.
В баке станции установлено двухпредельное реле уровня, сигнализирующее о необходимости начать заправку (нижний уровень) или прекратить заправку (верхний уровень).
Эксплуатация
Станции работают на пластичном смазочном материале с числом пенетрации не ниже 290 при температуре плюс 25°С, отфильтрованном от частиц размером больше 0,25 мм, при температуре окружающей среды и смазочного материала от плюс 5 до плюс 40°С.
| Исполнение | №. Рис. | Подача, л/ми | Номинальная вместимость бака, дм3 | Н, мм | ØD, мм | Частота вращения вала насоса С-1 (об/мин) | Масса станции (сухая), кг |
|---|---|---|---|---|---|---|---|
| СДЭ-063/40 | 1 | 0,063 | 40 | 1200 | 280 | 0,42(25) | 132 |
| СДЭ-063/40-1 | 2 | 0,063 | 40 | 1200 | 280 | 0,42(25) | 155 |
| СДЭ-063/40-2 | 3 | 0,063 | 40 | 1200 | 280 | 0,42(25) | 155 |
| СДЭ-063/100 | 1 | 0,063 | 100 | 1310 | 450 | 0,42(25) | 154 |
| СДЭ-063/100-1 | 2 | 0,063 | 100 | 1310 | 450 | 0,42(25) | 177 |
| СДЭ-063/100-2 | 3 | 0,063 | 100 | 1310 | 450 | 0,42(25) | 177 |
| СДЭ-063/160 | 1 | 0,063 | 160 | 1310 | 546 | 0,42(25) | 162 |
| СДЭ-063/160-1 | 2 | 0,063 | 160 | 1310 | 546 | 0,42(25) | 185 |
| СДЭ-063/160-2 | 3 | 0,063 | 160 | 1310 | 546 | 0,42(25) | 185 |
| СДЭ-080/40 | 1 | 0,080 | 40 | 1200 | 280 | 0,57(34) | 132 |
| СДЭ-080/40-1 | 2 | 0,080 | 40 | 1200 | 280 | 0,57(34) | 155 |
| СДЭ-080/40-2 | 3 | 0,080 | 40 | 1200 | 280 | 0,57(34) | 155 |
| СДЭ-080/100 | 1 | 0,080 | 100 | 1310 | 450 | 0,57(34) | 154 |
| СДЭ-080/100-1 | 2 | 0,080 | 100 | 1310 | 450 | 0,57(34) | 177 |
| СДЭ-080/100-2 | 3 | 0,080 | 100 | 1310 | 450 | 0,57(34) | 177 |
| СДЭ-080/160 | 1 | 0,080 | 160 | 1310 | 546 | 0,57(34) | 162 |
| СДЭ-080/160-1 | 2 | 0,080 | 160 | 1310 | 546 | 0,57(34) | 185 |
| СДЭ-080/160-1 | 3 | 0,080 | 160 | 1310 | 546 | 0,57(34) | 185 |
| СДЭ-160/40 | 1 | 0,160 | 40 | 1200 | 280 | 1,05(63) | 132 |
| СДЭ-160/40-1 | 2 | 0,160 | 40 | 1200 | 280 | 1,05(63) | 155 |
| СДЭ-160/40-2 | 3 | 0,160 | 40 | 1200 | 280 | 1,05(63) | 155 |
| СДЭ-160/100 | 1 | 0,160 | 100 | 1310 | 450 | 1,05(63) | 154 |
| СДЭ-160/100-1 | 2 | 0,160 | 100 | 1310 | 450 | 1,05(63) | 177 |
| СДЭ-160/100-2 | 3 | 0,160 | 100 | 1310 | 450 | 1,05(63) | 177 |
| СДЭ-160/160 | 1 | 0,160 | 160 | 1310 | 546 | 1,05(63) | 162 |
| СДЭ-160/160-1 | 2 | 0,160 | 160 | 1310 | 546 | 1,05(63) | 185 |
| СДЭ-160/160-2 | 3 | 0,160 | 160 | 1310 | 546 | 1,05(63) | 185 |
| СДЭ-320/40 | 1 | 0,320 | 40 | 1200 | 280 | 1,05(63) | 133 |
| СДЭ-320/40-1 | 2 | 0,320 | 40 | 1200 | 280 | 1,05(63) | 156 |
| СДЭ-320/40-2 | 3 | 0,320 | 40 | 1200 | 280 | 1,05(63) | 156 |
| СДЭ-320/100 | 1 | 0,320 | 100 | 1310 | 450 | 1,05(63) | 155 |
| СДЭ-320/100-1 | 2 | 0,320 | 100 | 1310 | 450 | 1,05(63) | 178 |
| СДЭ-320/100-2 | 3 | 0,320 | 100 | 1310 | 450 | 1,05(63) | 178 |
| СДЭ-320/160 | 1 | 0,320 | 160 | 1310 | 546 | 1,05(63) | 163 |
| СДЭ-320/160-1 | 2 | 0,320 | 160 | 1310 | 546 | 1,05(63) | 186 |
| СДЭ-320/160-2 | 3 | 0,320 | 160 | 1310 | 546 | 1,05(63) | 186 |
| СДЭ-630/40 | 1 | 0,630 | 40 | 1200 | 280 | 1,07(64) | 135 |
| СДЭ-630/40-1 | 2 | 0,630 | 40 | 1200 | 280 | 1,07(64) | 158 |
| СДЭ-630/40-2 | 3 | 0,630 | 40 | 1200 | 280 | 1,07(64) | 158 |
| СДЭ-630/100 | 1 | 0,630 | 100 | 1310 | 450 | 1,07(64) | 157 |
| СДЭ-630/100-1 | 2 | 0,630 | 100 | 1310 | 450 | 1,07(64) | 180 |
| СДЭ-630/100-2 | 3 | 0,630 | 100 | 1310 | 450 | 1,07(64) | 180 |
| СДЭ-630/160 | 1 | 0,630 | 160 | 1310 | 546 | 1,07(64) | 165 |
| СДЭ-630/160-1 | 2 | 0,630 | 160 | 1310 | 546 | 1,07(64) | 188 |
| СДЭ-630/160-2 | 3 | 0,630 | 160 | 1310 | 546 | 1,07(64) | 188 |
