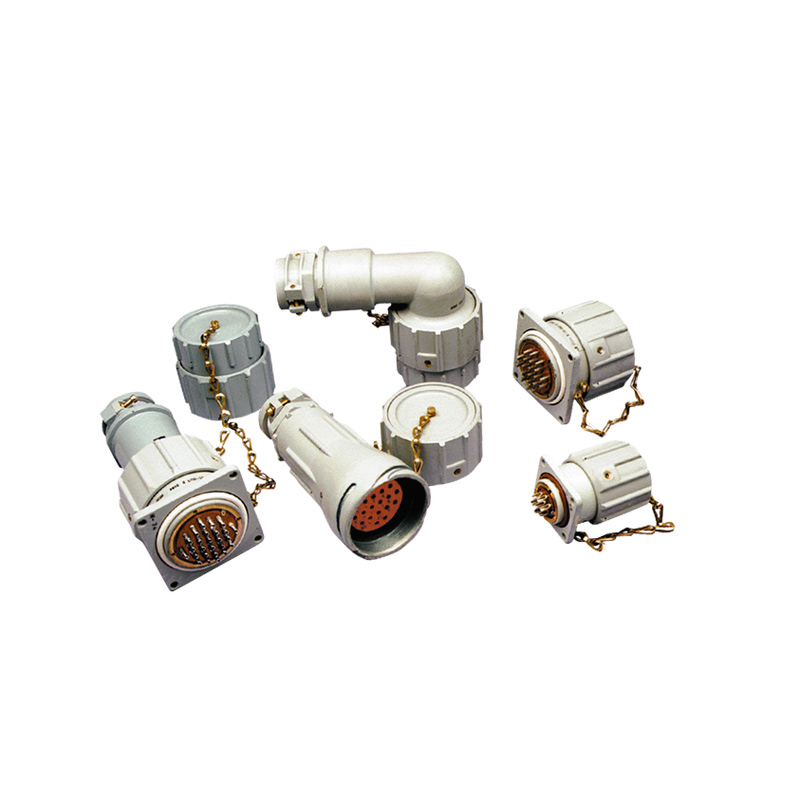

Соединитель электрический РБН1-12-18Ш

Соединитель электрический РБН1-12-18Ш используется в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.

Структура условного обозначения

Соединители маркируются так: РБН1-12-18Ш1-В, где:

• РБН1 - тип соединителя, водонепроницаемое исполнение;
• 12 - количество контактов;
• 18 - Сочетание контактов:
  • 2 - контакты диаметром 1,5 мм;
  • 5 - контакты диаметром 5,5 мм;
  • 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
  • 18 - контакты диаметром 2,5 мм;
  • 19 - контакты диаметром 3,5 мм;
  • 26 - контакты диаметром 3,5; 5,5 мм;
• Ш - вид контактов:
  • Ш - вилка (штырь),
  • Г - розетка (гнездо);
• 1 - Конструктивное исполнение;
  • 1 - приборная вилка (розетка);
  • 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
  • 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
  • 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
• В - всеклиматическое исполнение.

Преимущества

• исполнение всеклиматическое;
• байонетное сочленение;
• серебряное покрытие;
• устойчивость к воздействию неблагоприятных факторов.
