Соединитель ОНп-КГ-26, ОНП-КГ-29

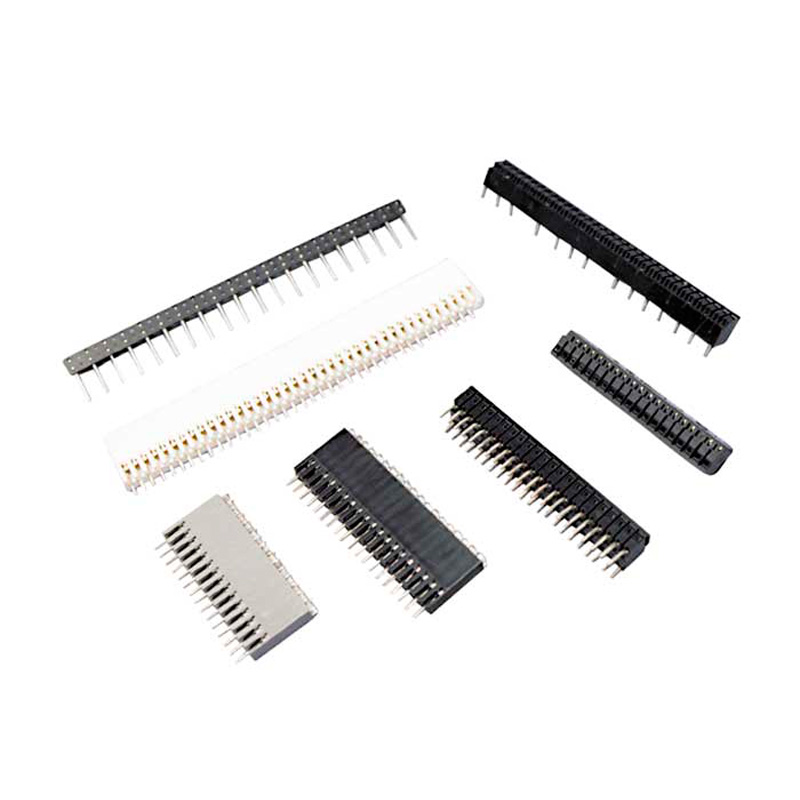

Соединитель ОНп-КГ-26, ОНП-КГ-29 применяется для монтажа на печатную плату предназначены для работы в телевизионной, магнитозаписывающей аппаратуре, кассовых аппаратах.

Структура условного обозначения

Соединители маркируются так: ОНп-КГ-26-2(3-39)/(5,0-98,4)х(5;7,7)-В(Р)50(51,52,53)-1(2,3)/(Х-ХХ-…), где:

• ОНп-КГ-26 - тип соединителя - соединитель прямоугольный для монтажа на печатную плату.
• 2-39 - количество контактов.
• (5,0-98,4)х(5; 7,7) - условный размер соединителя.
• Вид контактов:
  • В - вилка (штырь);
  • Р - розетка (гнездо).
• Конструктивная разновидность:
  • 50 - розетка прямая;
  • 51 - розетка угловая;
  • 52 - вилка прямая;
  • 53 - вилка угловая.
• Условное обозначение установки контактов:
• 1 - контакты установлены во всех отверстиях изолятора;
  • 2 - контакты установлены только в четные отверстия изолятора;
  • 3 - контакты установлены только в нечетные отверстия изолятора.
• (Х-ХХ-…) - вилки (розетки), у которых отсутствуют отдельные контакты (буквой Х и ХХ обозначается номер контакта, который может варьироваться от 2 до 39). Если отсутствуют контакты в нескольких отверстиях, то номер каждого отверстия, в котором отсутствует контакт, от других отделяется тире.

Условия эксплуатации

Соединители ОНп-КГ-26, ОНП-КГ-29 остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -45° С до +70° С.
• смены температур - от -45° С до +70° С.
• атмосферного пониженного давления - 53,3 кПа (400 мм рт. ст.).
